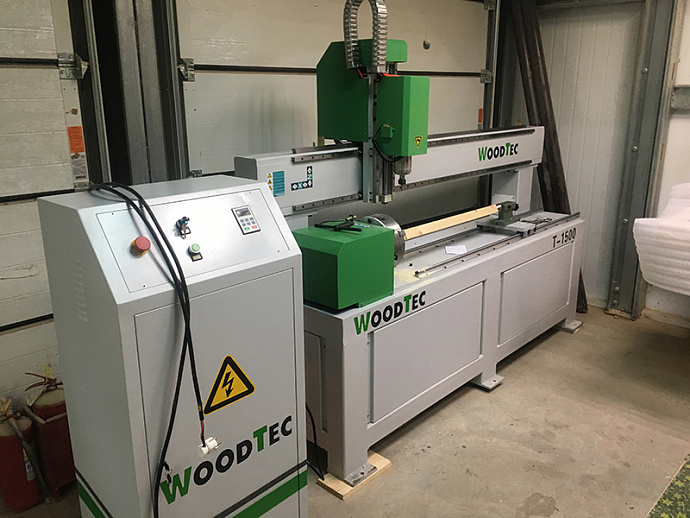

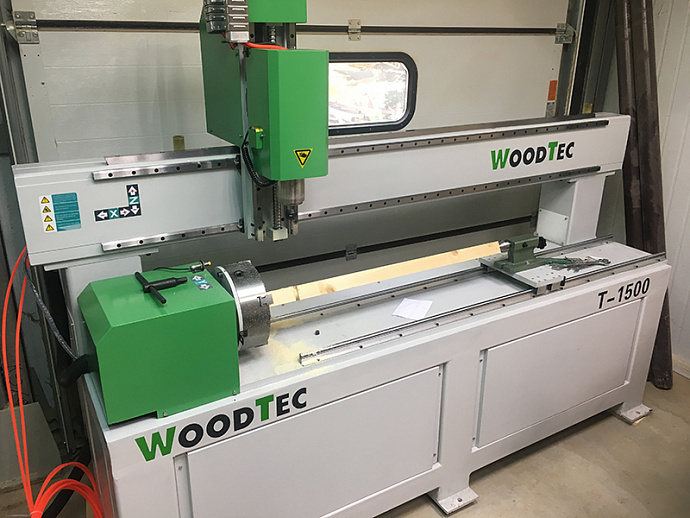

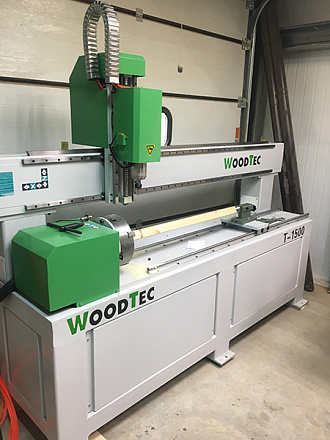

Токарно-фрезерный станок с ЧПУ WoodTec T 1500
Краткие характеристики
Все характеристики
Длина обработки: до 1500 мм
Диаметр обработки: до 200 мм
Мощность электрошпинделя
(водяное охлаждение): 2,2 кВт
Вес: 560 кг
Все акции станка
Количество станков ограничено!
Выгода 1 218 291 ₸!
Выгода 1 218 291 ₸!
3 431 089 ₸
4 649 380
₸
50 028 ¥
67 792
¥
6 900 $
9 350
$
Технические
характеристики Описание Услуги Транспортные
данные Запчасти
характеристики Описание Услуги Транспортные
данные Запчасти
| Диаметр обработки, мм | До 200 |
| Длина обработки,мм | До 1500 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 10 |
| Скорость холостого хода, м/мин | 0 – 20 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 4,25 |
| Длина, мм | 1900 |
| Ширина, мм | 1100 |
| Высота, мм | 1300 |
| Вес, кг | 560 |
Назначение
Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.
Виды обрабатываемых материалов
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Схема обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай | 1 | 2,2 кВт 18 000 об/мин, ER20 |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A11 version |
| 5 | Шаговые электродвигатели осевого перемещения | 3 | |
| 6 | Линейные направляющие прямоугольного сечения по осям X и Z (комплект) | 2 | |
| 7 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 8 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 9 | Набор цанг | 1 | ER20 |
| 10 | Набор гаечных ключей для обслуживания станка | 1 | |
| 11 | Струбцина для механического крепления деталей | 8 | |
| 12 | Ящик с ЗИП | 1 | |
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Получаемые изделия
Конструктивные особенности
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «HIWIN» За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ) Токарно-фрезерные станки Woodtec комплектуются промышленным шпинделем с водяным охлаждением мощностью 2,2 кВт. Система водяного охлаждения оснащена помпой для циркуляции воды. Это лучшее решение для долгих обработок, которые подразумевает производство сложных балясин. |
|
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A11)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. |

|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM Express»
С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM Express позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое. |
TRADE-IN
В компании WoodTec вы можете приобрести новое
оборудование в Trade-In, обновите парк своих станков с минимальными затратами.
Подробнее
Сервис
Если у вас возникли какие-то
сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших
преимуществ относится:
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Компания WoodTec может
осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков
доставки есть два действующих склада: в Москве и в Новосибирске
Подробнее
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 1,9 м |
| Ширина | 1,1 м |
| Высота | 1,3 м |
| Вес (место 1) | 560 кг |
| Объём | 2,72 м³ |
| Общий вес | 560 кг |
| Общий объём | 2,72 м³ |
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ237977 |
 |
Индуктивный концевой датчик PA12-F4 | Используеется для контроля и ограничения перемещений в координатных осях, станков с ЧПУ. Датчики предназначен для ограничения перемещений осей с ЧПУ в целях безопасности и предотвращения перекосов, повреждения станка при неправильной эксплуатации. | 21 USD |
| ВТ237978 |
 |
Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Используются во фрезерных станках с ЧПУ для удаления пыли и загрязнения с рабочей поверхности. | 75 USD |
| ВТ237985 |
 |
Плата NC Studio v5 | Устанавливается в слот PCI компьютера и позволяет управлять трехосевым фрезерным станком с ЧПУ с компьютера под управлением Windows. | 65 USD |
