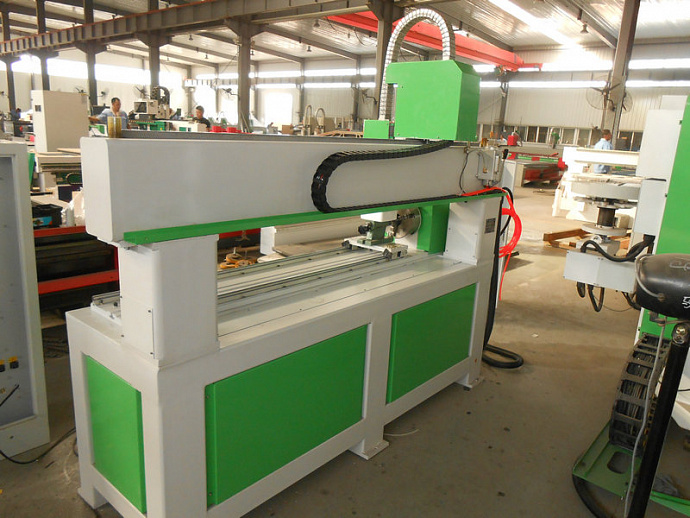

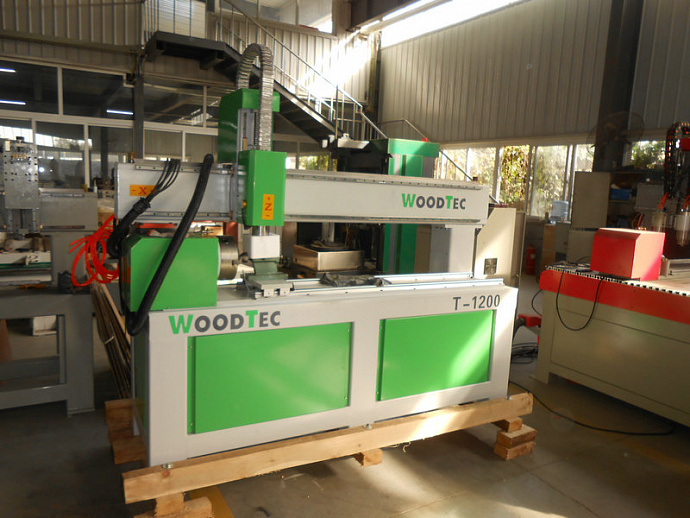

Токарно-фрезерный станок с ЧПУ WoodTec T 1200
Краткие характеристики
Все характеристики
Длина обработки: до 1200 мм
Диаметр обработки: до 200 мм
Мощность электрошпинделя
(водяное охлаждение): 2,2 кВт
Вес: 450 кг
Технические
характеристики Описание Услуги Транспортные
данные Запчасти
характеристики Описание Услуги Транспортные
данные Запчасти
| Диаметр обработки, мм | До 200 |
| Длина обработки,мм | До 1200 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Y, Z | ШВП |
| Тип электродвигателей перемещения | шаговые |
| Скорость рабочего хода, м/мин | 0 – 10 |
| Скорость холостого хода, м/мин | 0 – 20 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 4,25 |
| Длина, мм | 1550 |
| Ширина, мм | 1100 |
| Высота, мм | 1300 |
| Вес, кг | 450 |
Назначение
Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.
Виды обрабатываемых материалов
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Схема обработки
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай | 1 | 2,2 кВт 18 000 об/мин, ER20 |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |

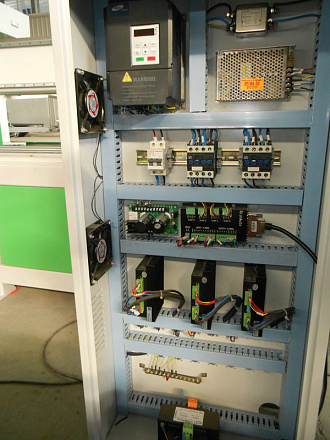

| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Ручной пульт управления станком Rich Auto | 1 | A11 version |
| 5 | Шаговые электродвигатели осевого перемещения | 3 | |
| 6 | Линейные направляющие прямоугольного сечения по осям X и Z (комплект) | 2 |
|
| 7 | Шарико-винтовая передача по оси Z (комплект) | 1 | |
| 8 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 9 | Набор цанг | 1 | ER20 |
| 10 | Набор гаечных ключей для обслуживания станка | 1 | |
| 11 | Струбцина для механического крепления деталей | 8 | |
| 12 | Ящик с ЗИП | 1 | |
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Получаемые изделия
Конструктивные особенности
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «HIWIN» За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ) Токарно-фрезерные станки Woodtec комплектуются промышленным шпинделем с водяным охлаждением мощностью 2,2 кВт. Система водяного охлаждения оснащена помпой для циркуляции воды. Это лучшее решение для долгих обработок, которые подразумевает производство сложных балясин. |
|
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A11)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. |
TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами.
Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Компания WoodTec может
осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков
доставки есть два действующих склада: в Москве и в Новосибирске
Подробнее
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 2,3 м |
| Ширина | 0,8 м |
| Высота | 1,93 м |
| Вес (место 1) | 450 кг |
| Объём | 3,55 м³ |
| Общий вес | 450 кг |
| Общий объём | 3,55 м³ |
| Артикул | Фото | Наименование | Описание | Цена |
|---|---|---|---|---|
| ВТ237977 |
 |
Индуктивный концевой датчик PA12-F4 | Используеется для контроля и ограничения перемещений в координатных осях, станков с ЧПУ. Датчики предназначен для ограничения перемещений осей с ЧПУ в целях безопасности и предотвращения перекосов, повреждения станка при неправильной эксплуатации. | 21 USD |
| ВТ237978 |
 |
Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Используются во фрезерных станках с ЧПУ для удаления пыли и загрязнения с рабочей поверхности. | 75 USD |
| ВТ237985 |
 |
Плата NC Studio v5 | Устанавливается в слот PCI компьютера и позволяет управлять трехосевым фрезерным станком с ЧПУ с компьютера под управлением Windows. | 65 USD |
