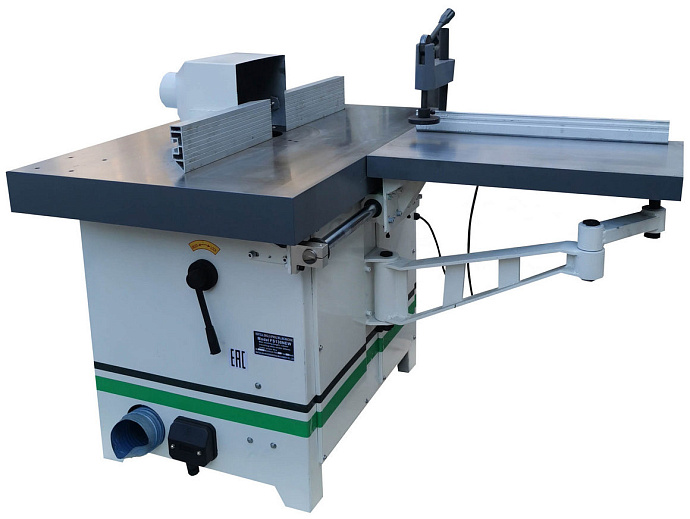

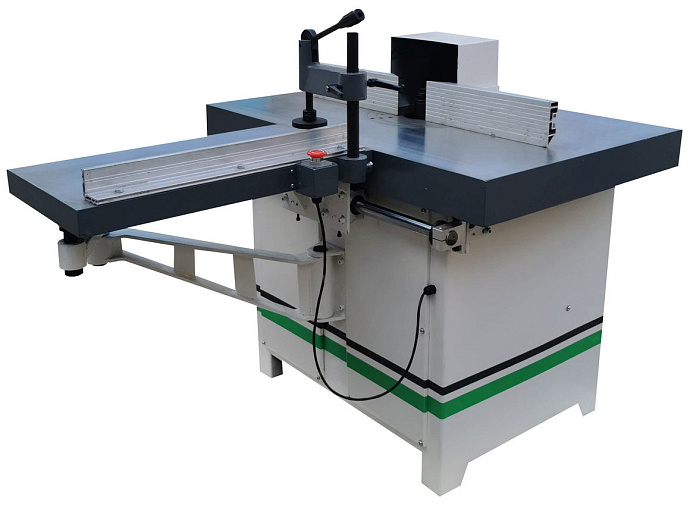

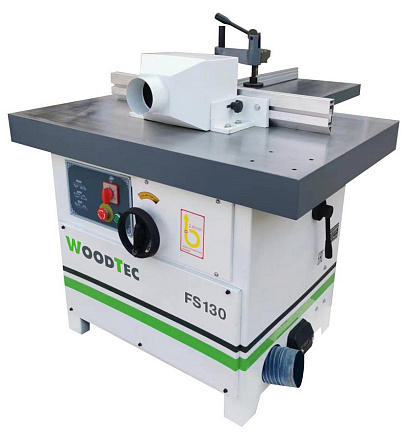

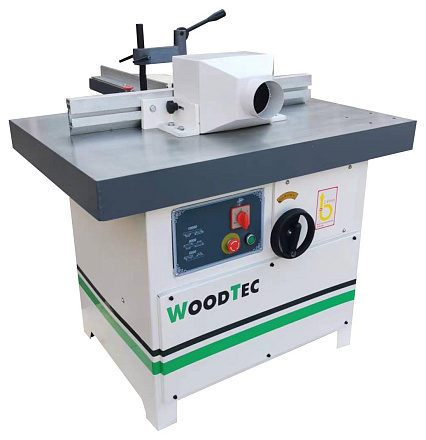

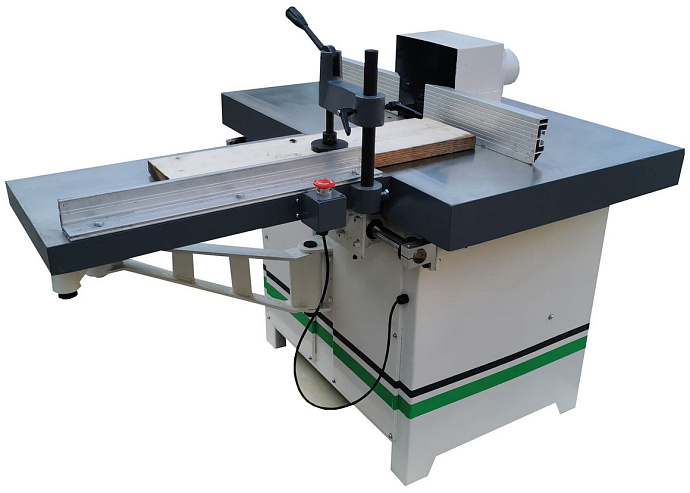

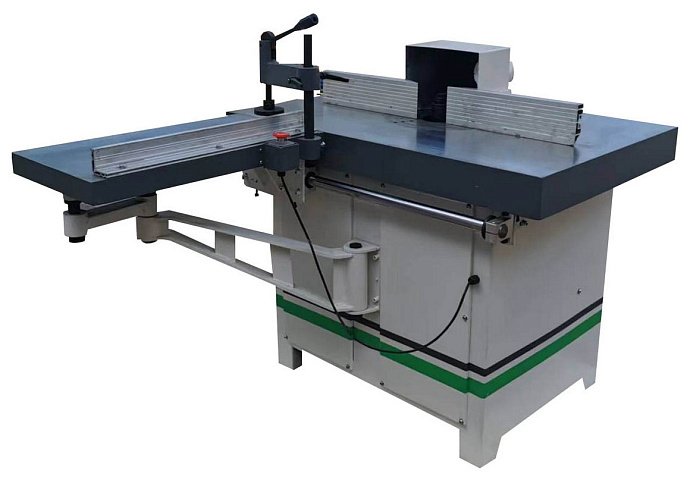

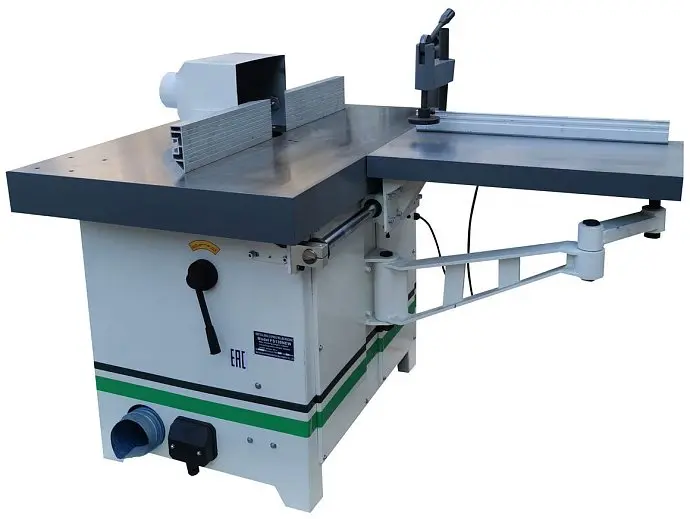

Станок фрезерный WoodTec FS 130

Краткие характеристики

Рабочая высота шпинделя: 130 мм

Размер основного стола:

900 x 640 мм

Мощность: 4 кВт

Вес: 410 кг

Все характеристики
Все акции станка
Акция на станки из наличия!
Выгода 525 740 ₸!
+ Комплектация станка
1 263 551 1 789 291
2 860 USD 4 050 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Документы
Максимальная высота фрезерования, мм 130
Диаметр шпинделя, мм 32
Максимальный диаметр фрез в кожухе, мм 230
Вертикальный ход шпинделя, мм 100
Частота вращения шпинделя, об/мин 6000 / 8000 / 10 000
Мощность, кВт 4
Размер основного стола, мм 900 х 640
Размер каретки, мм 650 х 350
Ход каретки, мм 540
Габаритные размеры
Длина, мм 953
Ширина, мм 1315
Высота, мм 1021
Вес, кг 410


Работа на станке осуществляется с 2-х сторон (с одной стороны работа с использованием шипорезной каретки, с другой фрезерование по шаблону и направляющим линейкам (каретка не мешает работе). Кожух разворачивается на 180°.




НАЗНАЧЕНИЕ:
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.



ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.



Схема обработки

Продольное фрезерование Фрезерование шипов и проушин Криволинейное фрезерование по шаблону




Отличительные особенности

  • Подъем и опускание шпинделя осуществляется с помощью маховика
  • Перемещение каретки по направляющей с поддерживающей опорой
  • Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
  • Эксцентриковый зажим в комплекте
  • Диаметр шпинделя 32 мм


Конструктивные особенности

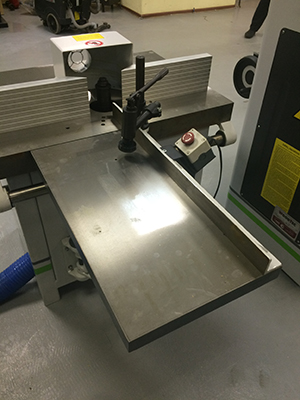

Шипорезная каретка

Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей.

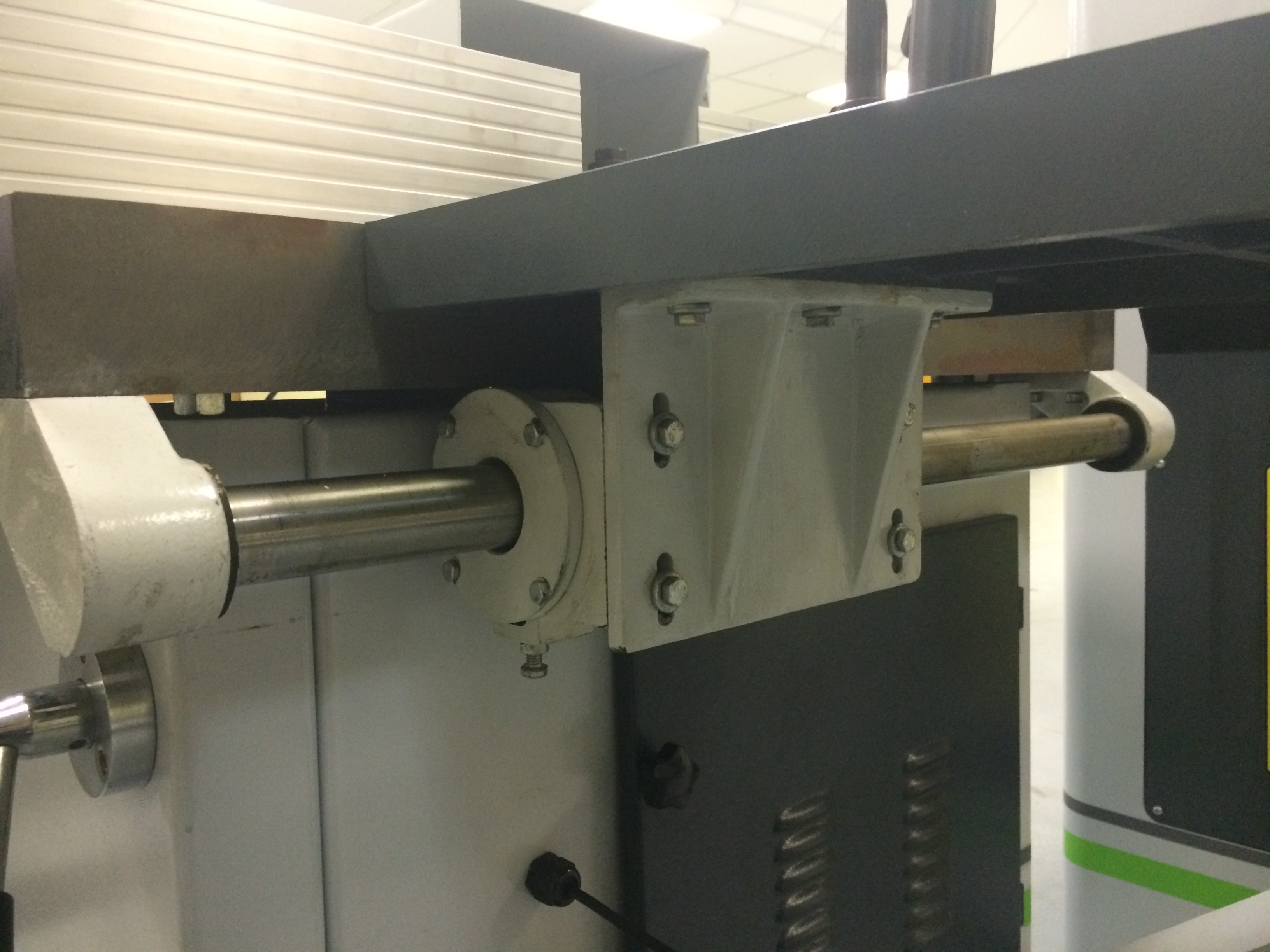

Направляющая каретки

Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке.

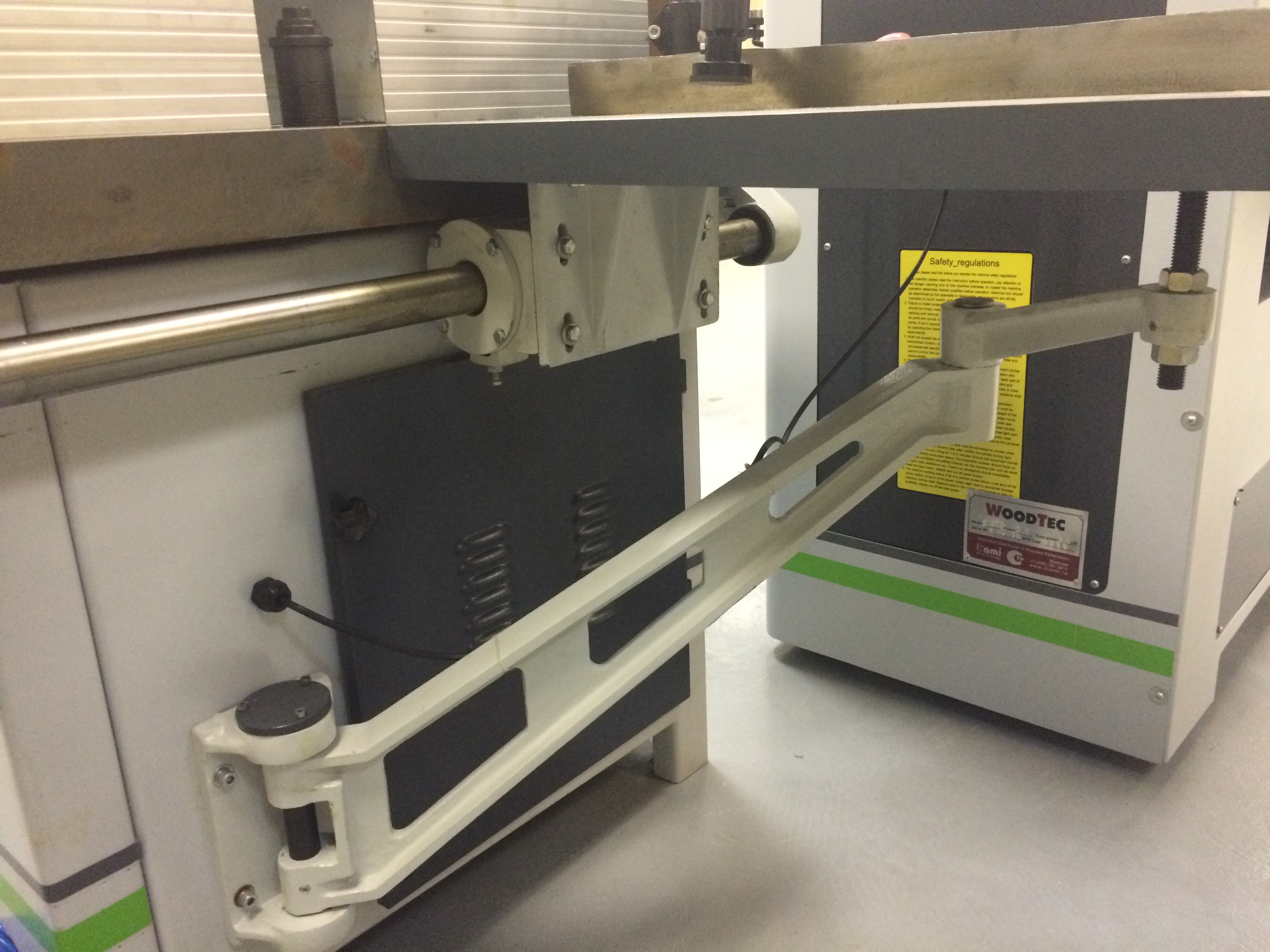

Поддерживающая опора

Обеспечивает жесткость каретки и исключает ее перекос.

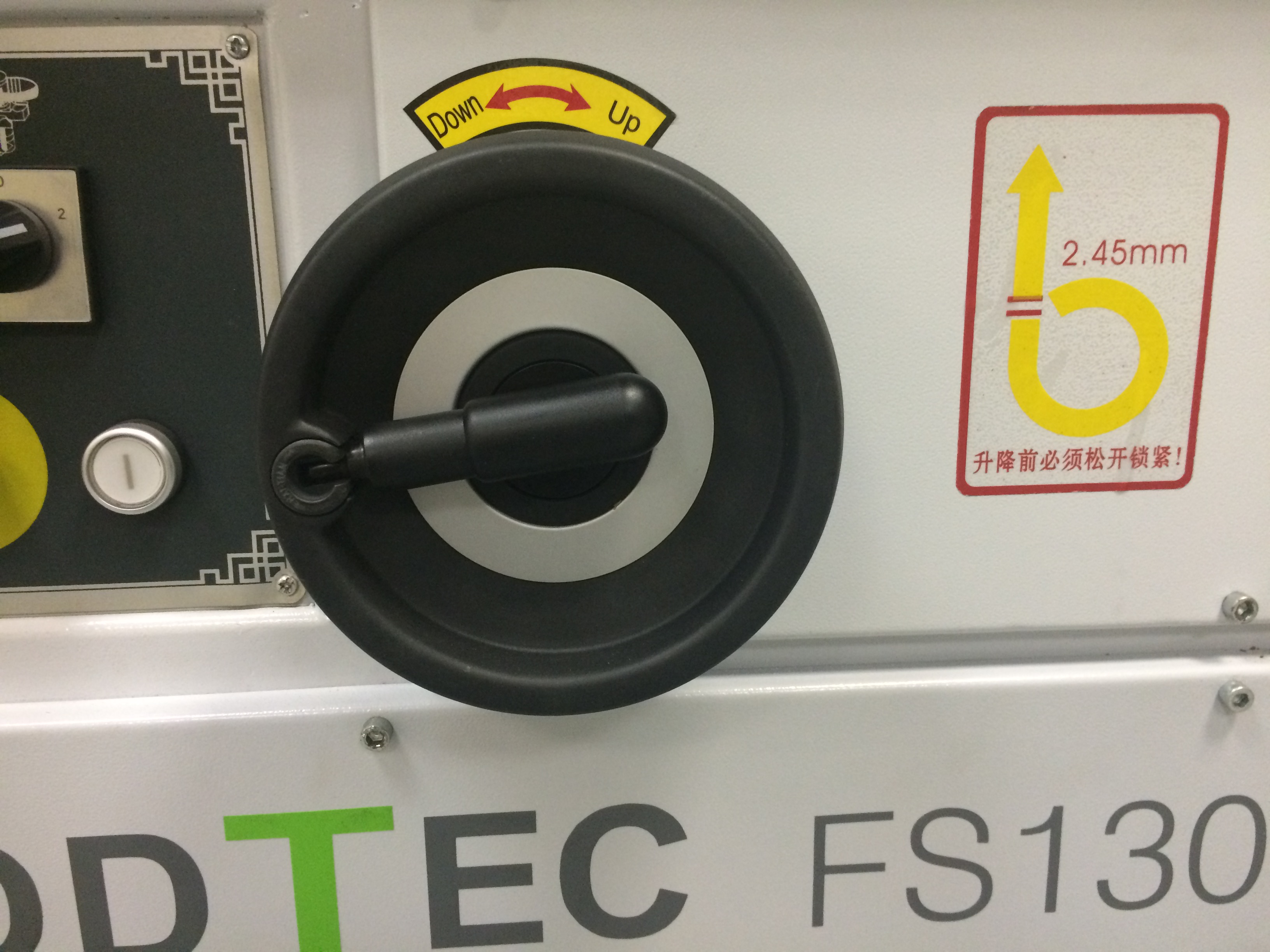

Подъем/опускание шпинделя
Регулировка шпинделя по высоте осуществляется с помощью маховика.

Панель управления
На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения.

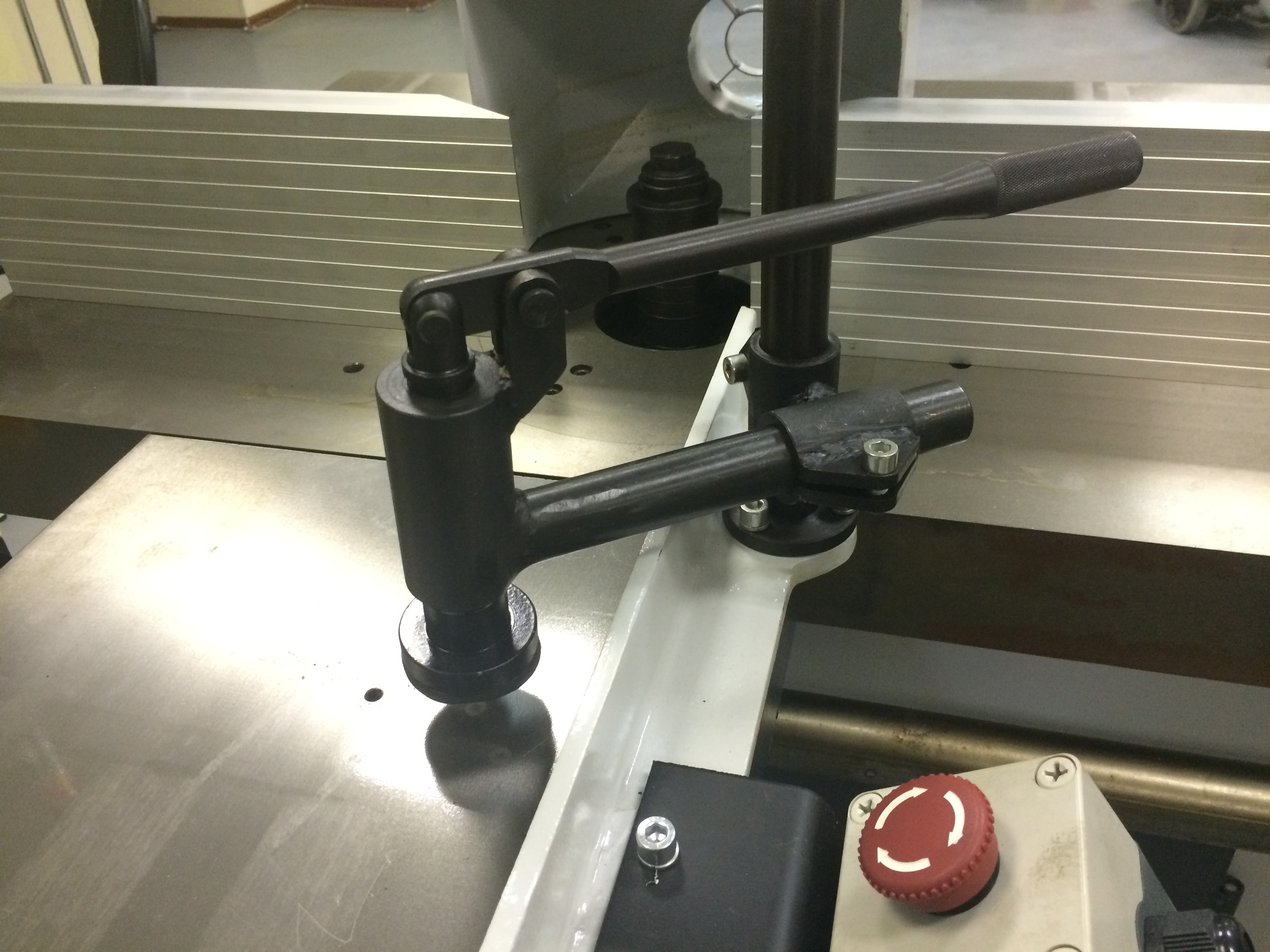

Эксцентриковый прижим

Входит в комплект поставки. Надежно фиксирует заготовку на каретке.

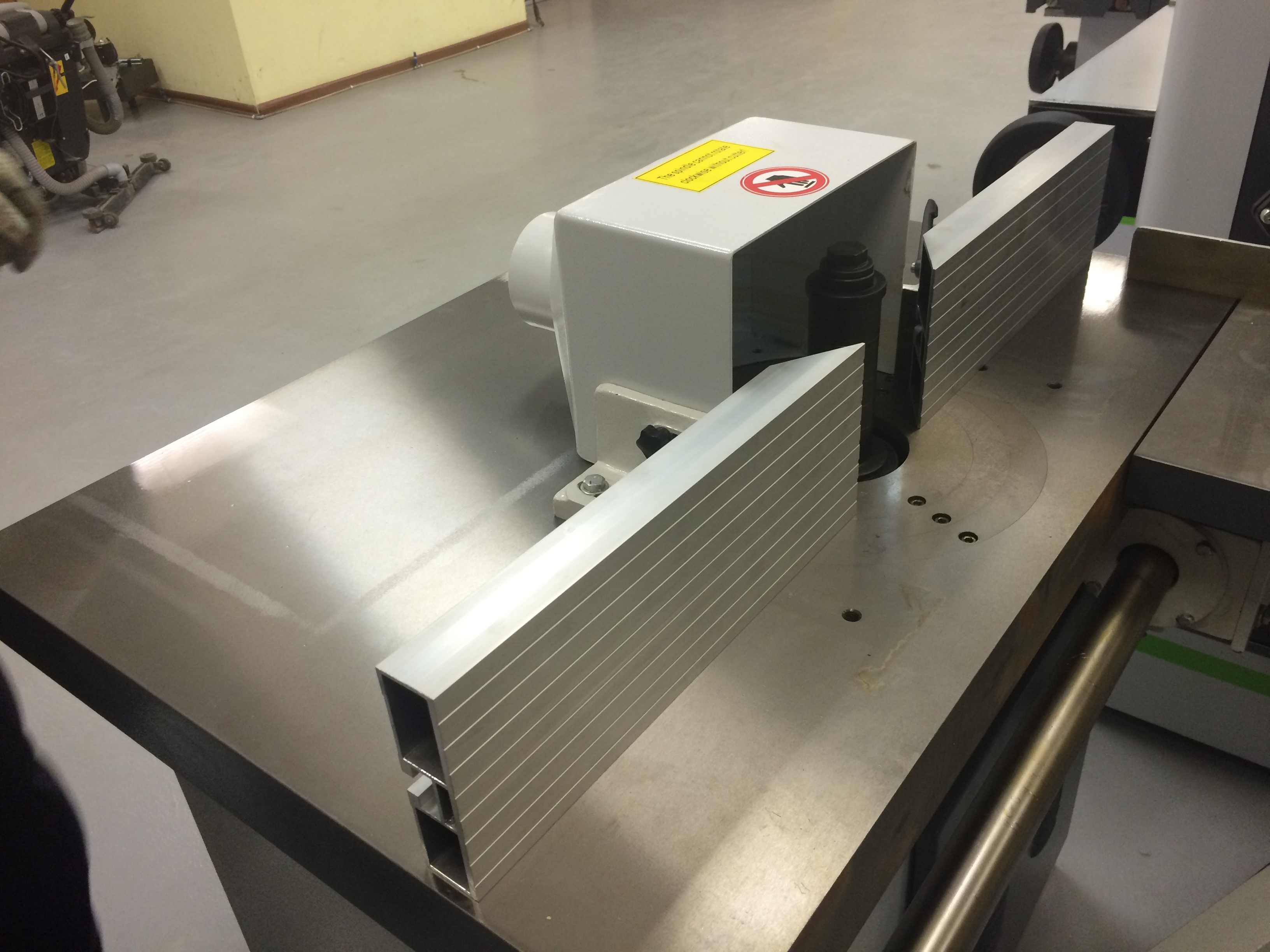

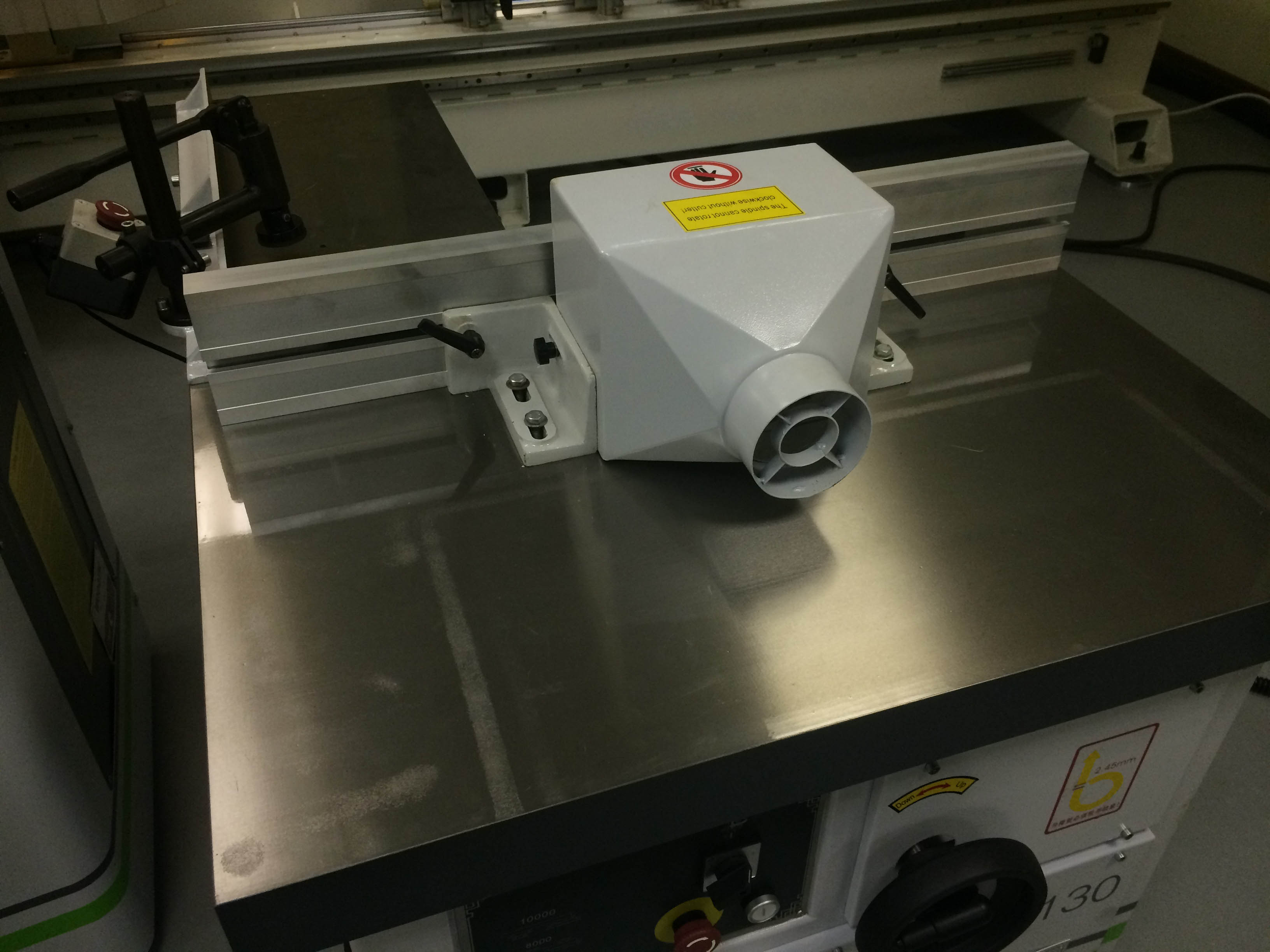

Защитный кожух

Кожух под фрезы ?230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие ?100 мм.

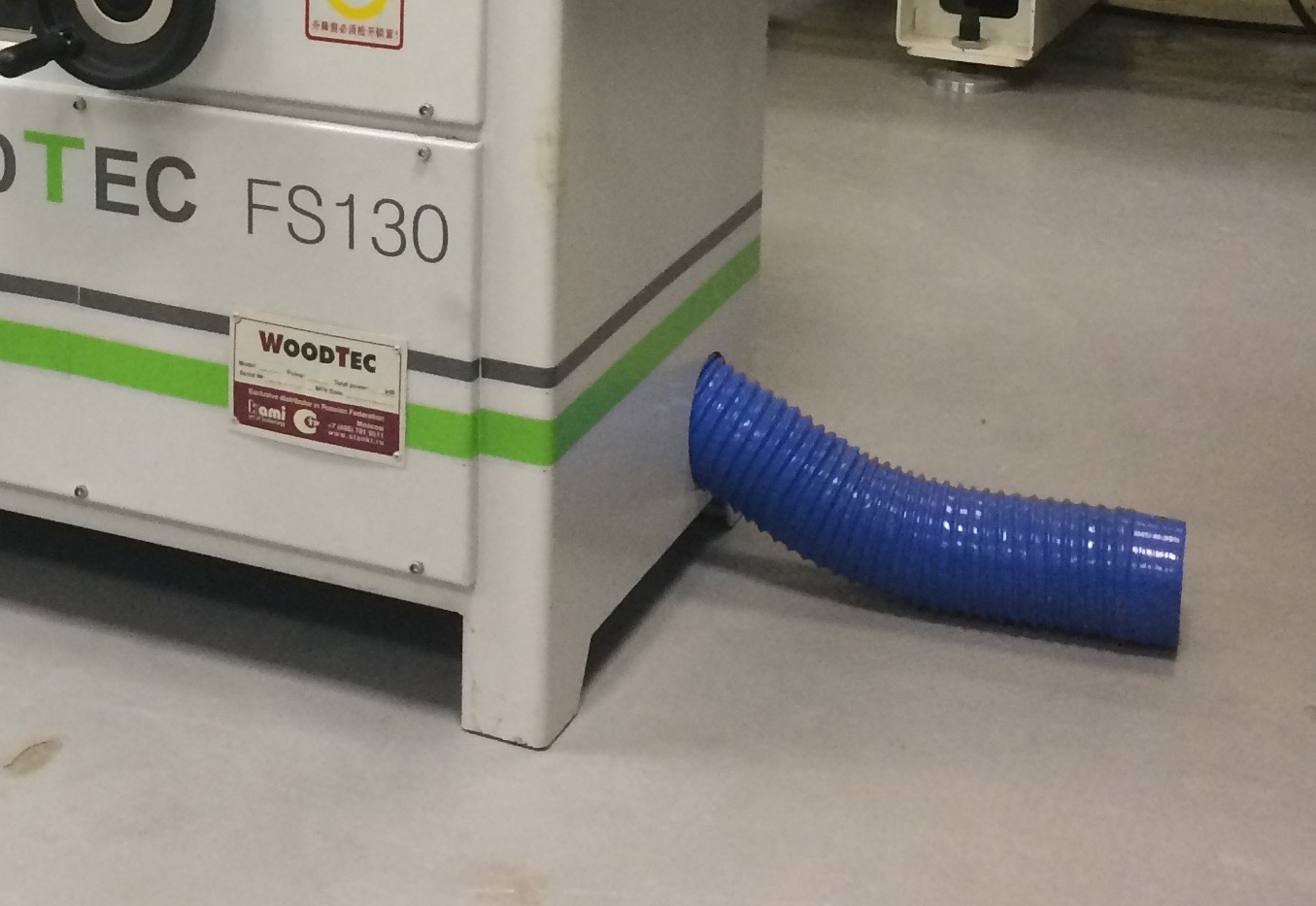

Аспирационный патрубок

2-й аспирационный патрубок ?100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя.

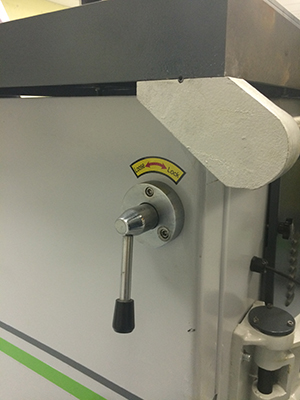

Стопор шпинделя

Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки.

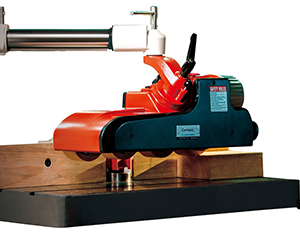

Автоподатчик (дополнительное оборудование)
Увеличивает производительность станка. Повышает уровень безопасности оператора.
Аспирационная установка (дополнительное оборудование)
Обеспечивает отвод стружки из зоны резания.
Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки.
TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 1,1 м
Ширина 0,95 м
Высота 1,05 м
Вес (место 1) 410 кг
Объём 1,09 м³
Общий вес 410 кг
Общий объём 1,09 м³
WoodTec FS 130 Размер: 715.6 Кб Скачать
