Краткие характеристики
Все характеристики
Скорость подачи: 12,5 м/мин
Общая мощность: 7,5 кВт
Вес: 800 кг
+ Комплектация станка
Еще опции
Изменить комплектацию
Выбрано: 0
6 464 377 ₸
8 950 676
₸
94 256 ¥
130 509
¥
13 000 $
18 000
$
Технические
характеристики Описание Услуги Транспортные
данные
характеристики Описание Услуги Транспортные
данные
| Толщина кромочного материала, мм | 0,4 - 3 |
| Узел предварительного фрезерования, кВт | 2 х 1,25 |
| Толщина детали, мин/макс, мм | 10 - 50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 150 x 100 |
| Скорость подачи, м/мин | 12,5 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки по плоскости - 2 шт., мм | Ø75; Z = 4; R2 |
| Мощность двигателей фрезерного узла - 2 шт., кВт | 2 x 0,37 |
| Обороты, об/мин | 12 000 |
| Полировальный узел – мощность, кВт | 2 x 0,18 |
| Обороты, об/мин | 1400 |
| Общая мощность, кВт | 7,5 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6,0 |
| Длина, мм | 3150 |
| Ширина, мм | 750 |
| Высота, мм | 1300 |
| Вес, кг | 850 |
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки

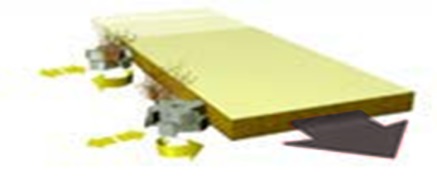

| 1. Предварительное фрезерование | |||
|
|||
| 2. Подача кромки | 3. Клеевой узел | 4. Гильотина | 5. Пресс группа |
|
|
|
|
| 6. Узел 2-х моторной торцовки | 7. Чистовой узел фрезерования свесов | 8. Узел радиусной циклевки | 9. Полировальный узел |
|
|
|
|
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами
- Скорость подачи 12,5 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Узел предфуговки 2 x 1,25 кВт, 12 000 об/мин;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
|

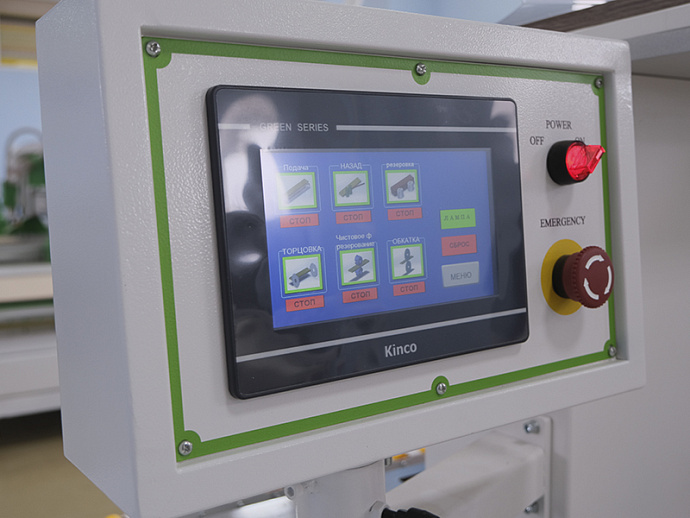

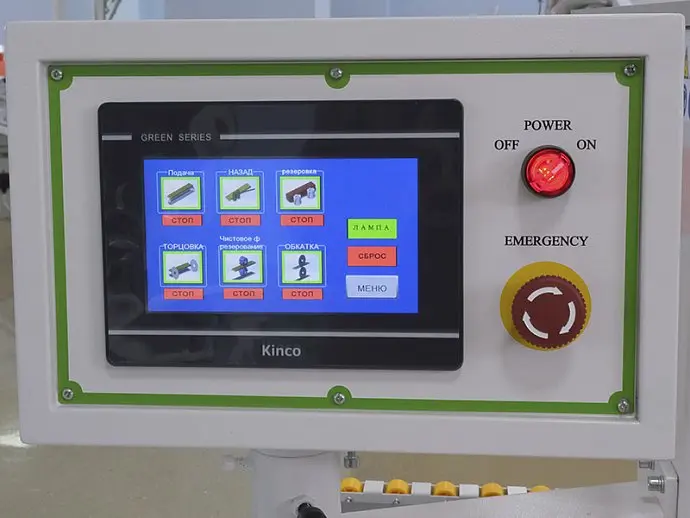

Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали. |
|

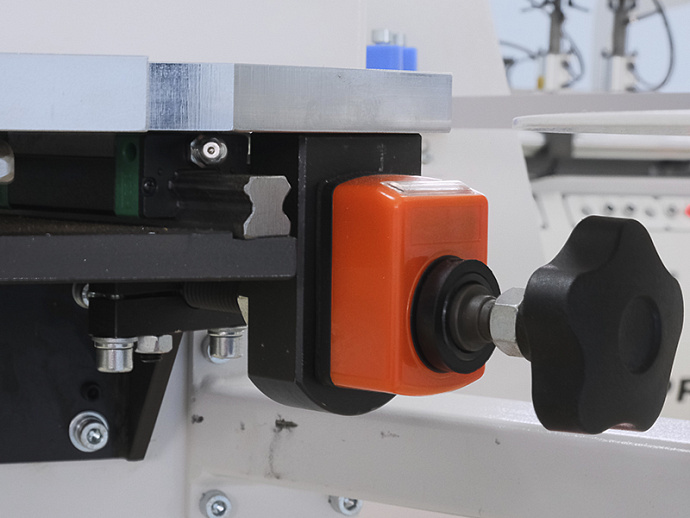

Настройка на толщину детали С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации. |
|

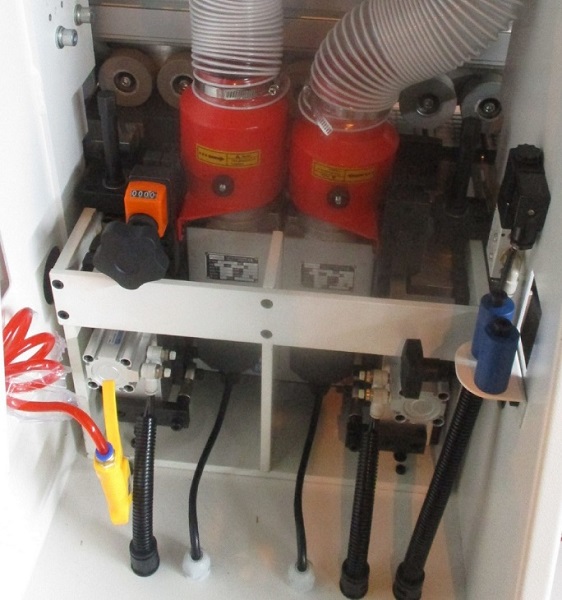

Узел предварительного фрезерования Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм. Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм |
|
Клеевой узел
|
.jpg) .jpg)
|
Торцовочный агрегат
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
|
Узел фрезерный снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра:
Фрезы целиковые 6 ножей Ø75; Z = 4; R2. |
|
Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
Полировка Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
|
.jpg)
TRADE-IN
В компании WoodTec вы можете приобрести новое
оборудование в Trade-In, обновите парк своих станков с минимальными затратами.
Подробнее
Сервис
Если у вас возникли какие-то
сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших
преимуществ относится:
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Компания WoodTec может
осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков
доставки есть два действующих склада: в Москве и в Новосибирске
Подробнее
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,15 м |
| Ширина | 0,75 м |
| Высота | 1,3 м |
| Вес (место 1) | 850 кг |
| Объём | 3,07 м³ |
| Общий вес | 850 кг |
| Общий объём | 3,07 м³ |
Комплектация станка
