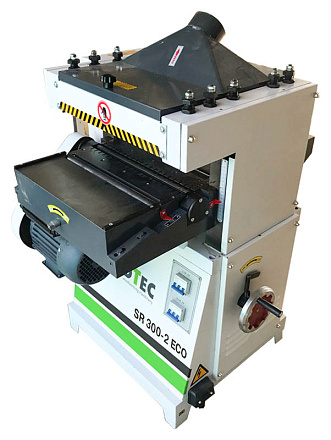

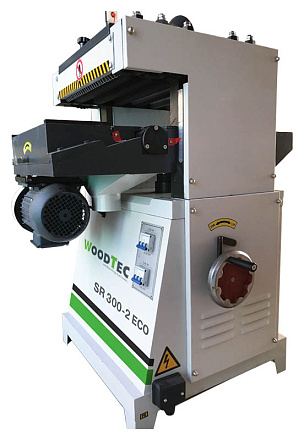

Станок рейсмусовый двухсторонний WoodTec SR 300-2 ECO

Краткие характеристики

Ширина: 300 мм

Мощность: 5,5 кВт

Количество ножевых валов: 2 шт.

Вес: 320 кг

Все характеристики
Все акции станка
Акция на станки из наличия!
Выгода 737 806 ₸!
1 360 744 2 098 551
3 080 USD 4 750 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Размеры обрабатываемой заготовки
Макс. ширина, мм 300
Толщина заготовки, мм 3 - 160
Мин. длина, мм 165
Количество ножевых валов, шт. 2
Диаметр ножевых валов, мм 75
Частота вращения ножевых валов, об/мин 7500
Толщина снимаемого слоя на нижнем шпинделе, мм: 2
Толщина снимаемого слоя на верхнем шпинделе, мм: 4
Скорость подачи, м/мин 8; 10
Мощность привода верхнего ножевого вала, кВт 3
Мощность привода нижнего ножевого вала, кВт 2,2
Общая мощность, кВт 5,5
Габаритные размеры
Длина, мм 890
Ширина, мм 595
Высота, мм 1118
Вес, кг 320

Назначение

Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.



Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

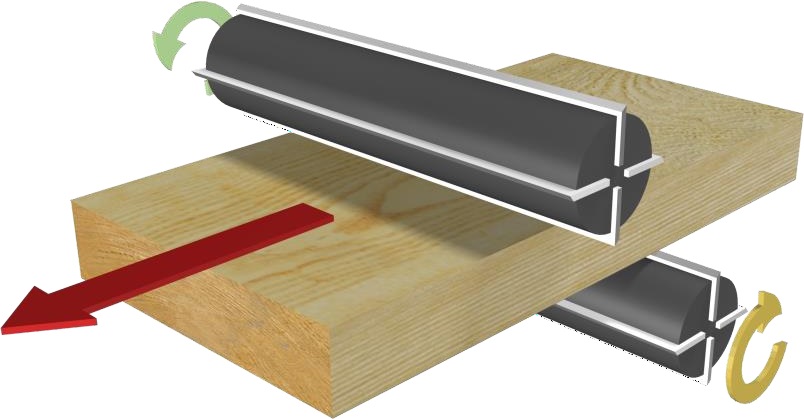

Схема обработки



Конструктивные особенности

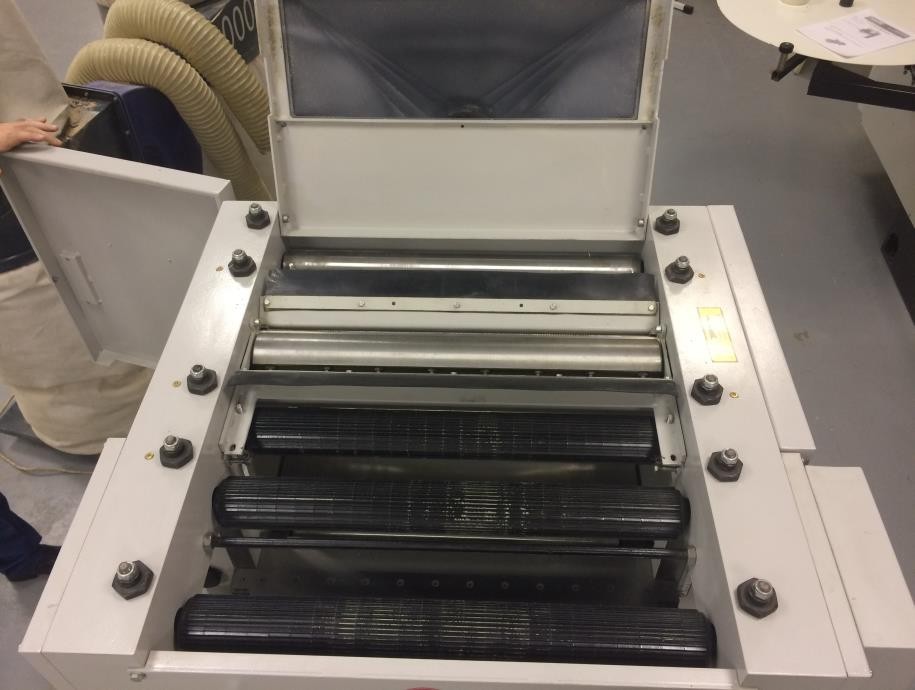

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных.

За счет этого производительность увеличивается в несколько раз.

Когтевая защита предотвращает обратный выброс заготовки.

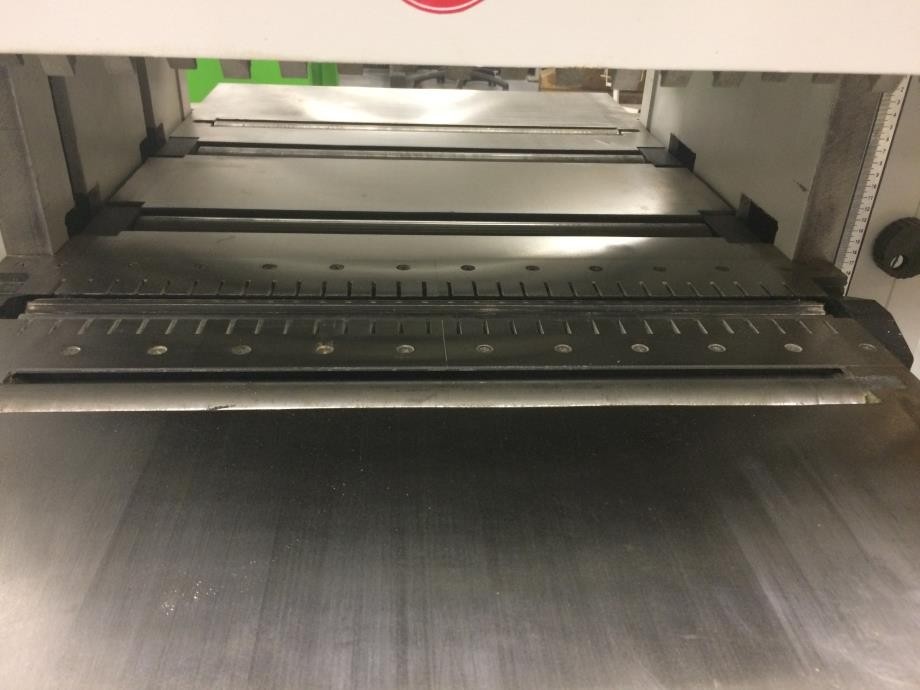

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

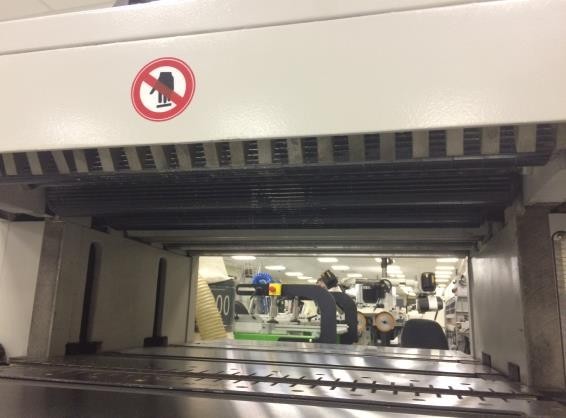

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки.

Два ролика расположенные под верхним валом - приводные.

В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.


НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

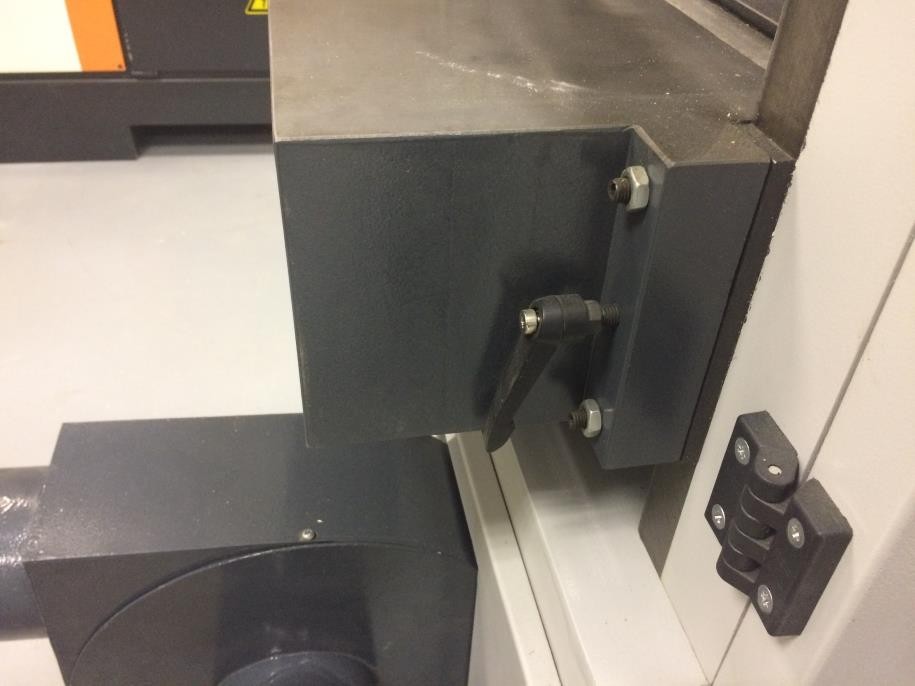

Жесткая фиксация стола осуществляется с помощью рукояток.

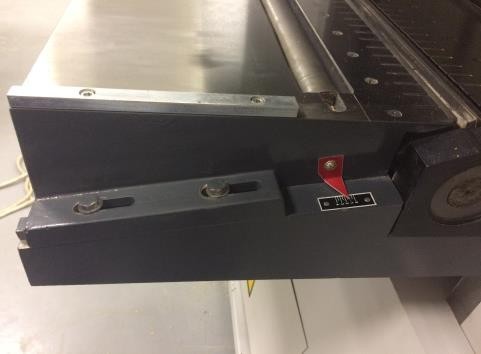

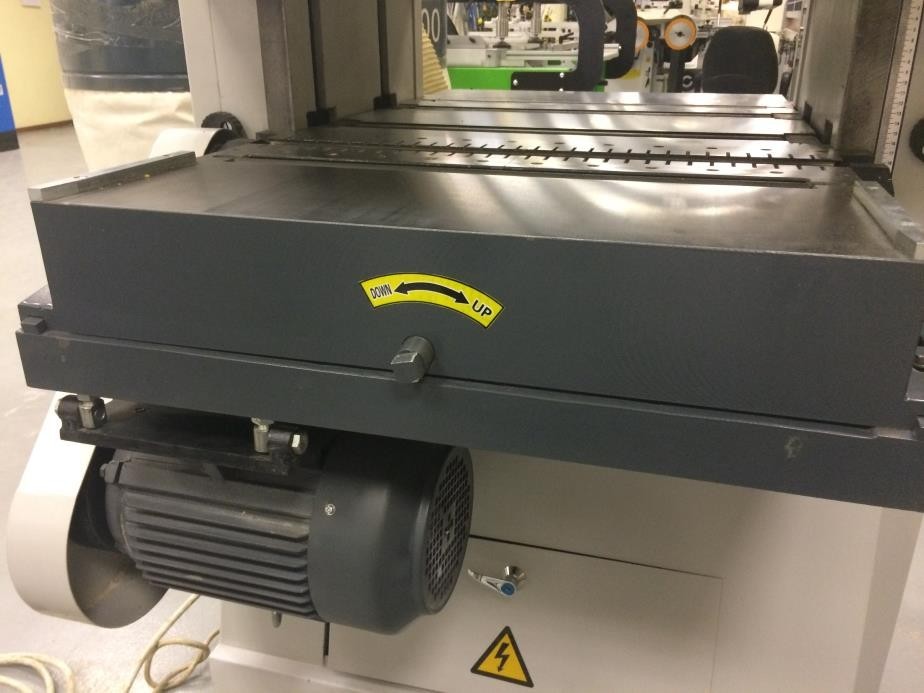

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

Привод нижнего ножевого вала осуществляется от отдельного двигателя.

Настройка глубины съема осуществляется с помощью винта на передней части стола.

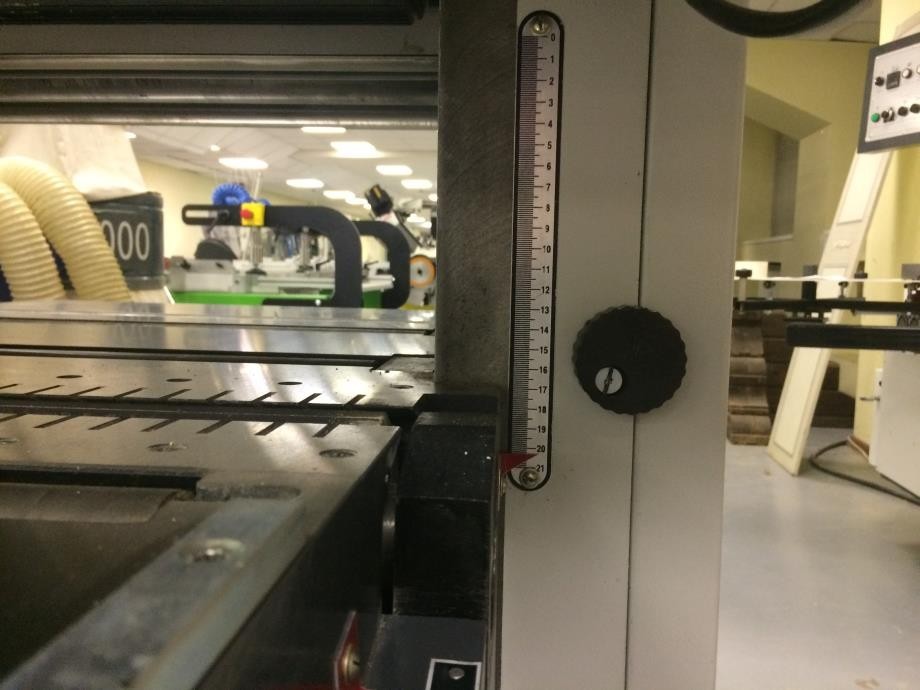

Отображение размера по миллиметровой шкале.

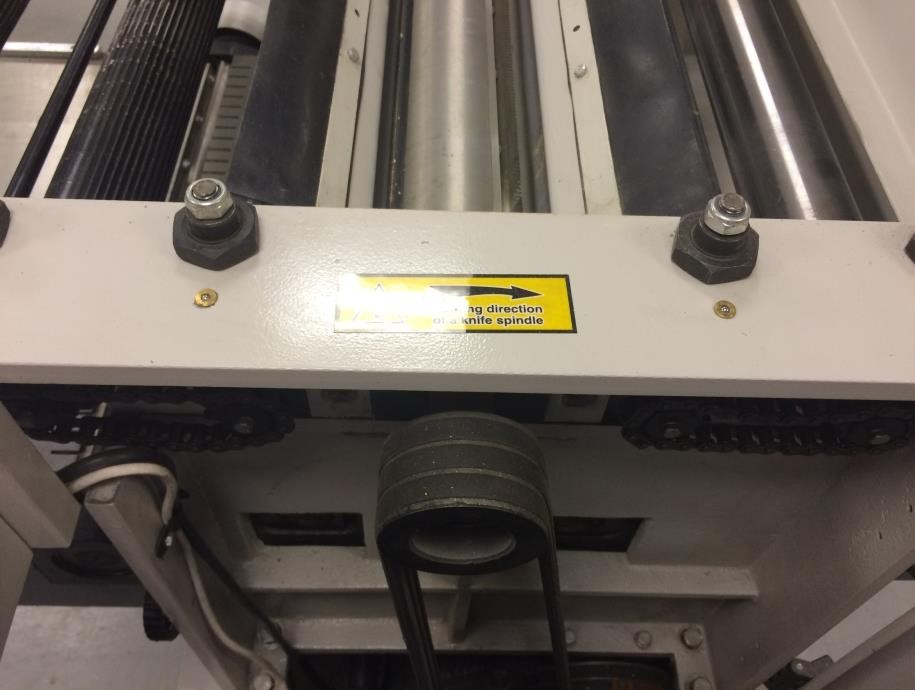

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

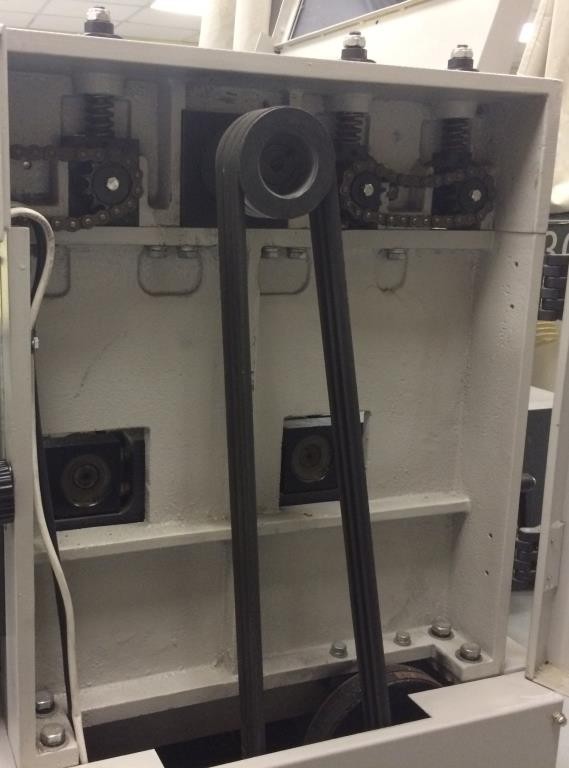

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

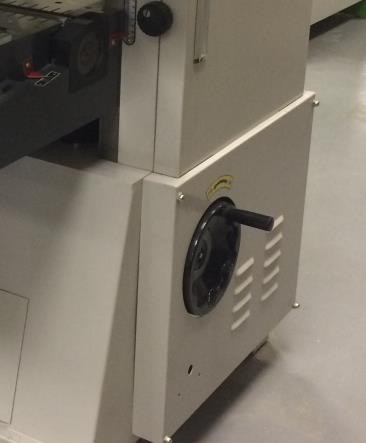

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.

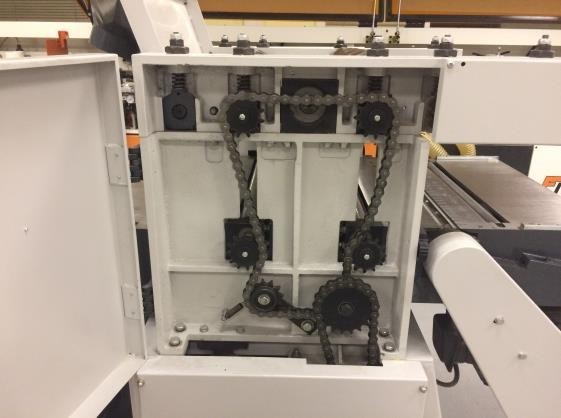

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

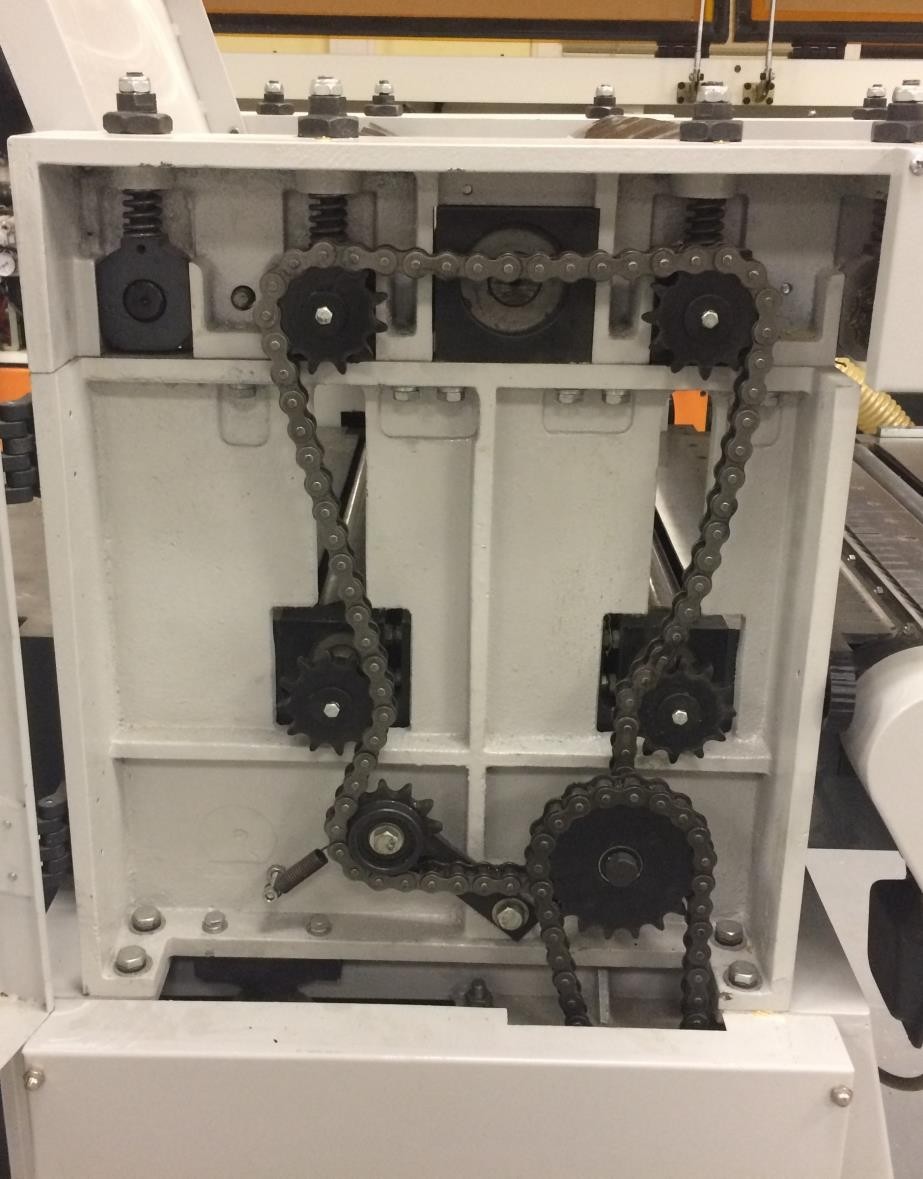

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

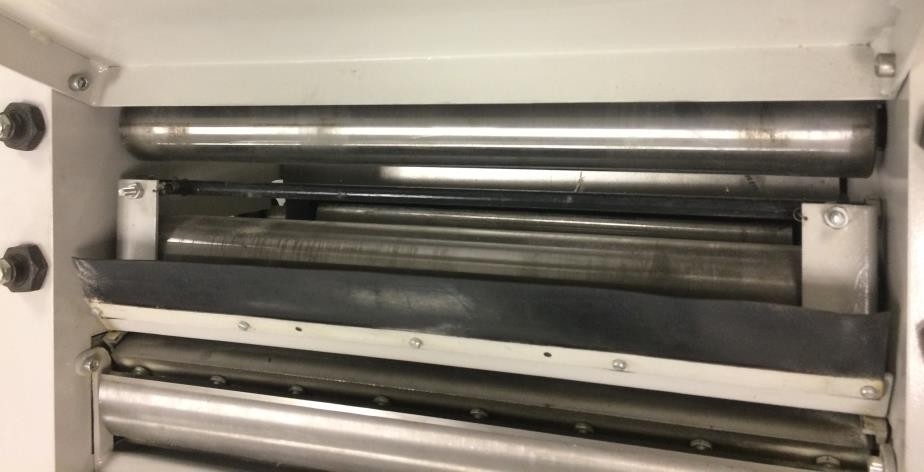

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают гладкие приводные стальные валы.

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.



ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

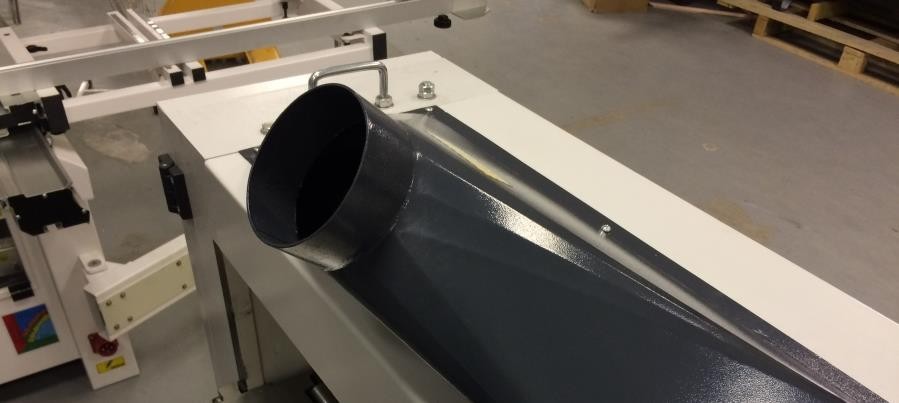

Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.

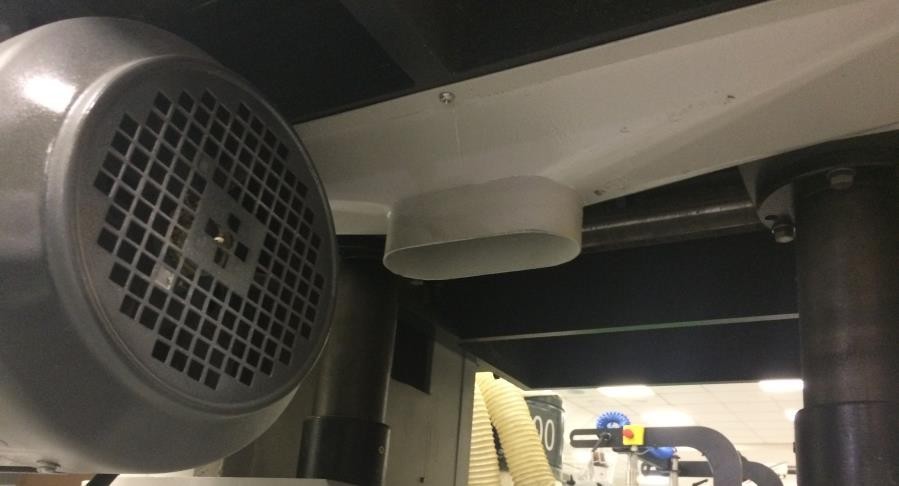

Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.

TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 0,89 м
Ширина 0,6 м
Высота 1,18 м
Вес (место 1) 320 кг
Объём 0,63 м³
Общий вес 320 кг
Общий объём 0,63 м³
