Копировально-фрезерный станок с верхним расположением шпинделя WoodTec MX 5068

Краткие характеристики

Макс. толщина заготовки: 150 мм

Мощность: 3 кВт

Размеры стола: 805 х 600 мм

Вес: 450 кг

Все характеристики
Все акции станка
Акция на станки из наличия!
Выгода 340 190 ₸!
+ Комплектация станка
1 943 921 2 284 110
4 400 USD 5 170 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Документы
Макс. толщина заготовки, мм 150
Размеры стола, мм 805 х 600
Вертикальный ход стола, мм 180
Угол наклона стола,° ± 45
Макс. ход шпинделя, мм 65
Частота вращения шпинделя, об/мин 18 000
Мощность электродвигателя шпинделя, кВт 3
Расстояние между шпинделем и колонной, мм 730
Габаритные размеры
Длина, мм 1430
Ширина, мм 880
Высота, мм 1700
Вес, кг 450

Назначение

Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:

  • Прямолинейное фрезерование рельефа на пласти
  • Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.


Порядок работы на станке

  • В шаблоне из листового материала вырезается паз необходимого профиля.
  • Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
  • Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
  • Прямолинейное фрезерование можно выполнять по направляющей без шаблона.

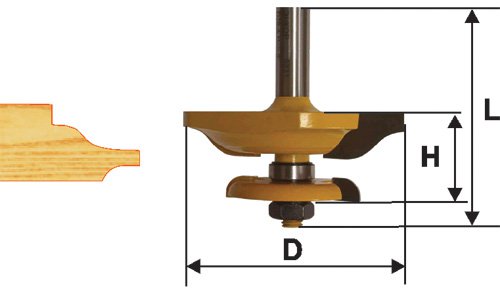

Схемы обработки




Отличительные особенности

  • Вертикальное перемещение стола осуществляется через педаль, не требуется компрессор
  • Высокоскоростной шпиндель 18 000 об/мин
  • В комплекте со станком цанга 12,7 мм
  • Направляющую линейку со стола можно снять, а обкатной палец опустить под стол


Конструктивные особенности

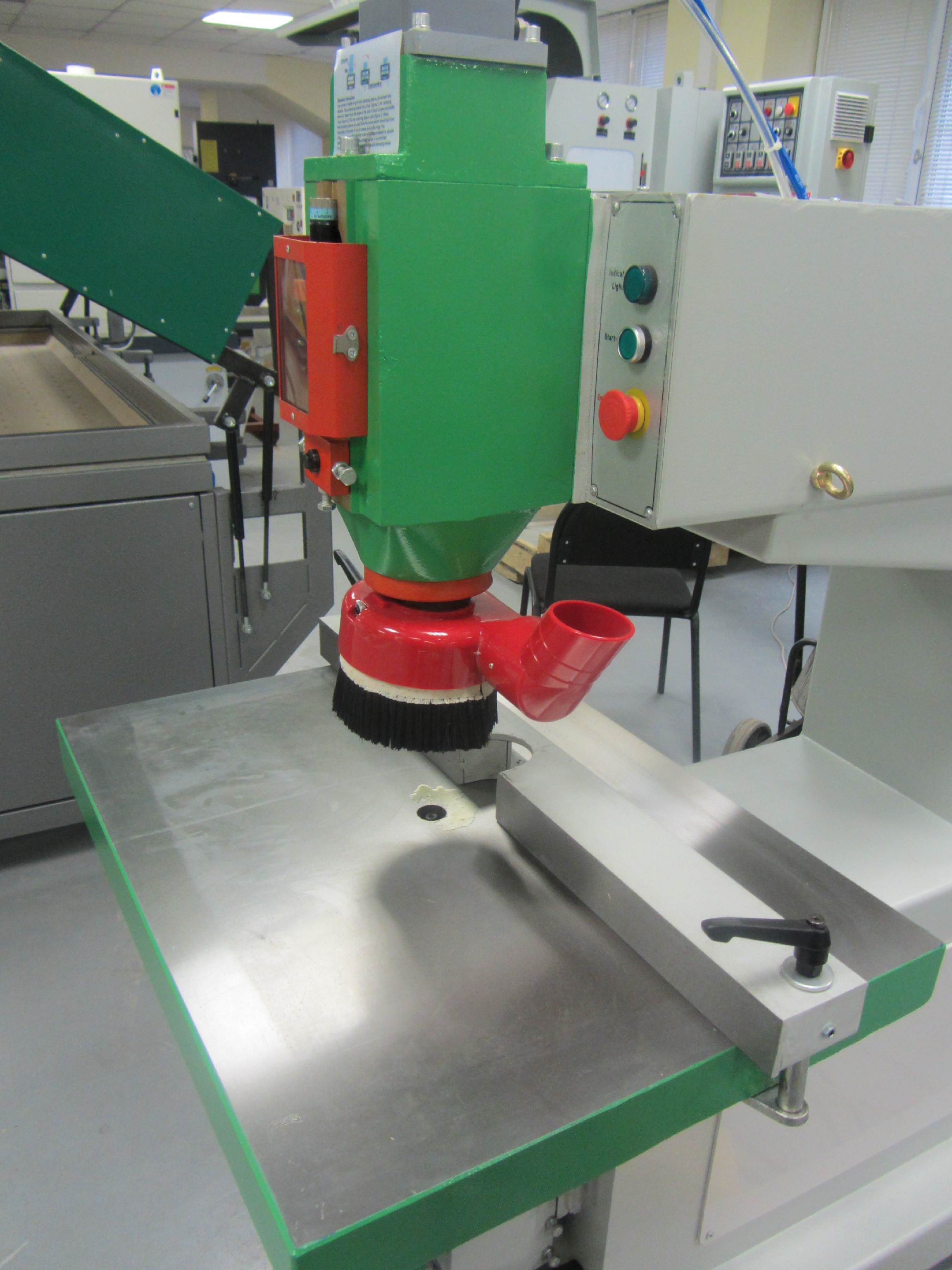

Направляющая линейка

Для прямолинейной обработки на стол крепится направляющая линейка. При необходимости ее можно снять.

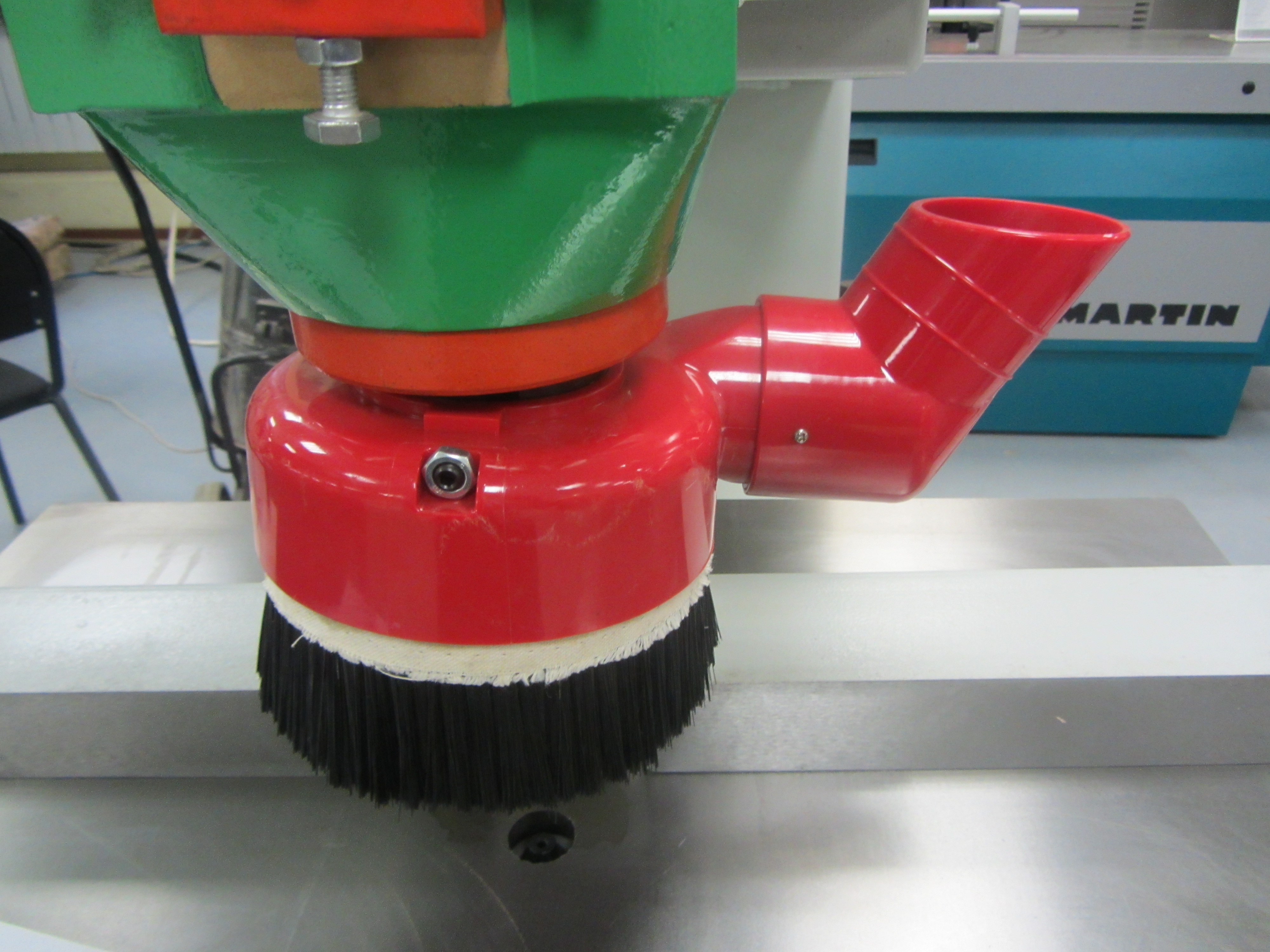

Аспирационный кожух

Необходим для эффективного удаления стружки из зоны резания. Входит в комплект поставки.

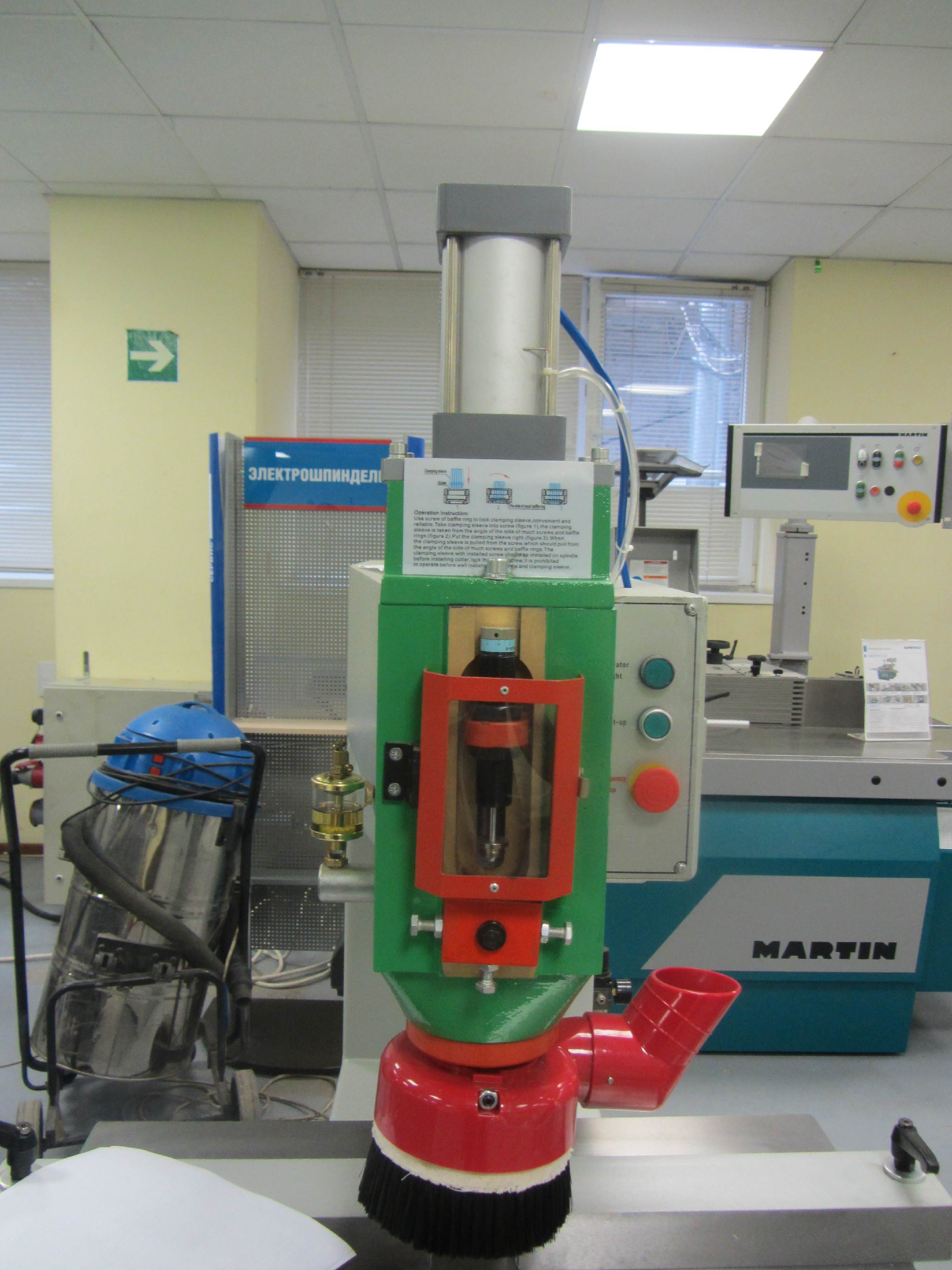

Пневмопривод

Вертикальный ход шпинделя от пневмоцилиндра. Осуществляется с помощью нажатия на педаль.
Пневматика обеспечивает равномерность подачи шпинделя с инструментом и как следствие высокое качество обработки.

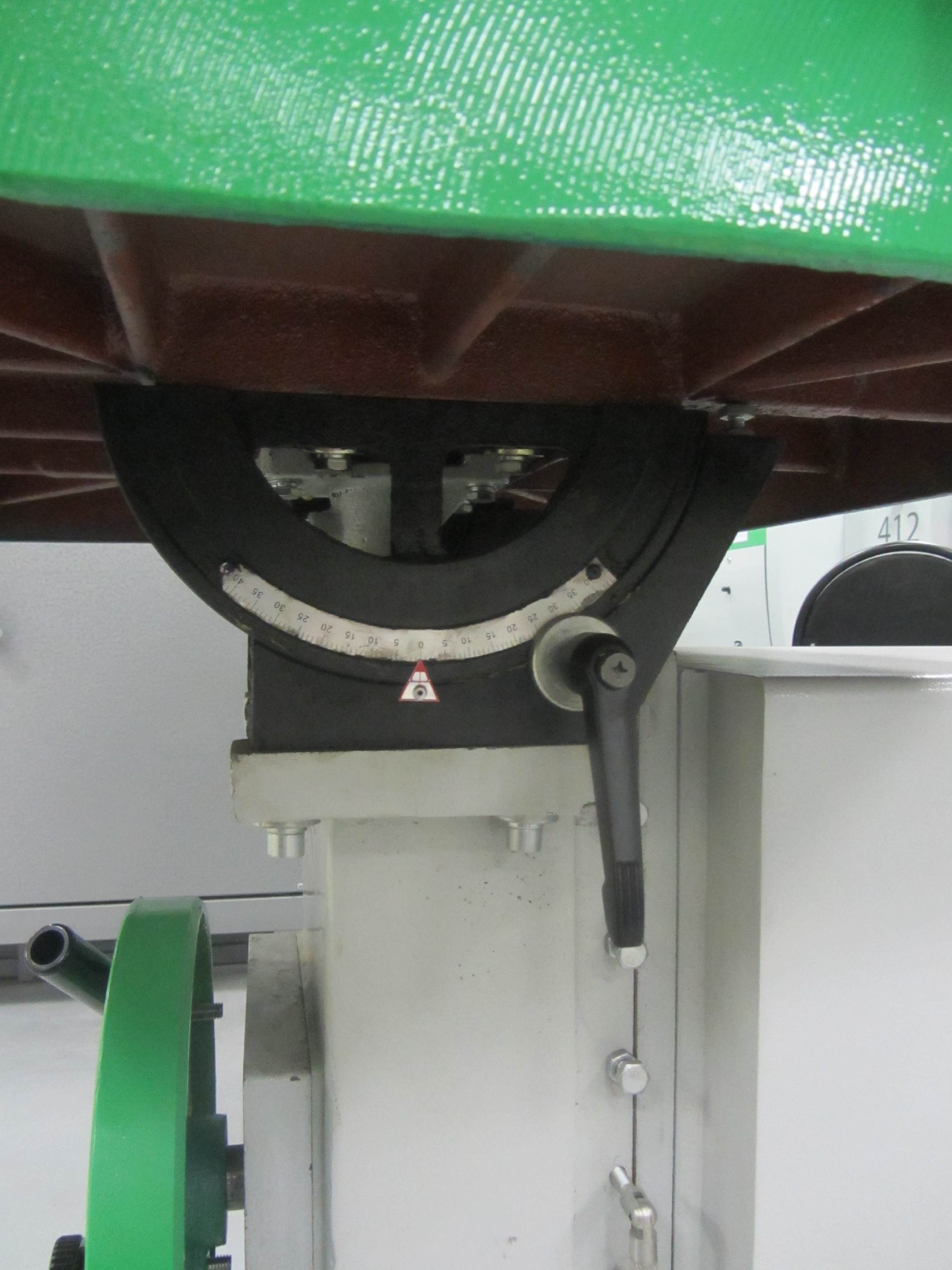

Угловая шкала

Угол наклона стола определяется по угловой шкале. Жесткая фиксация стола с помощью винта, обеспечивает высокую точность размеров заготовки.

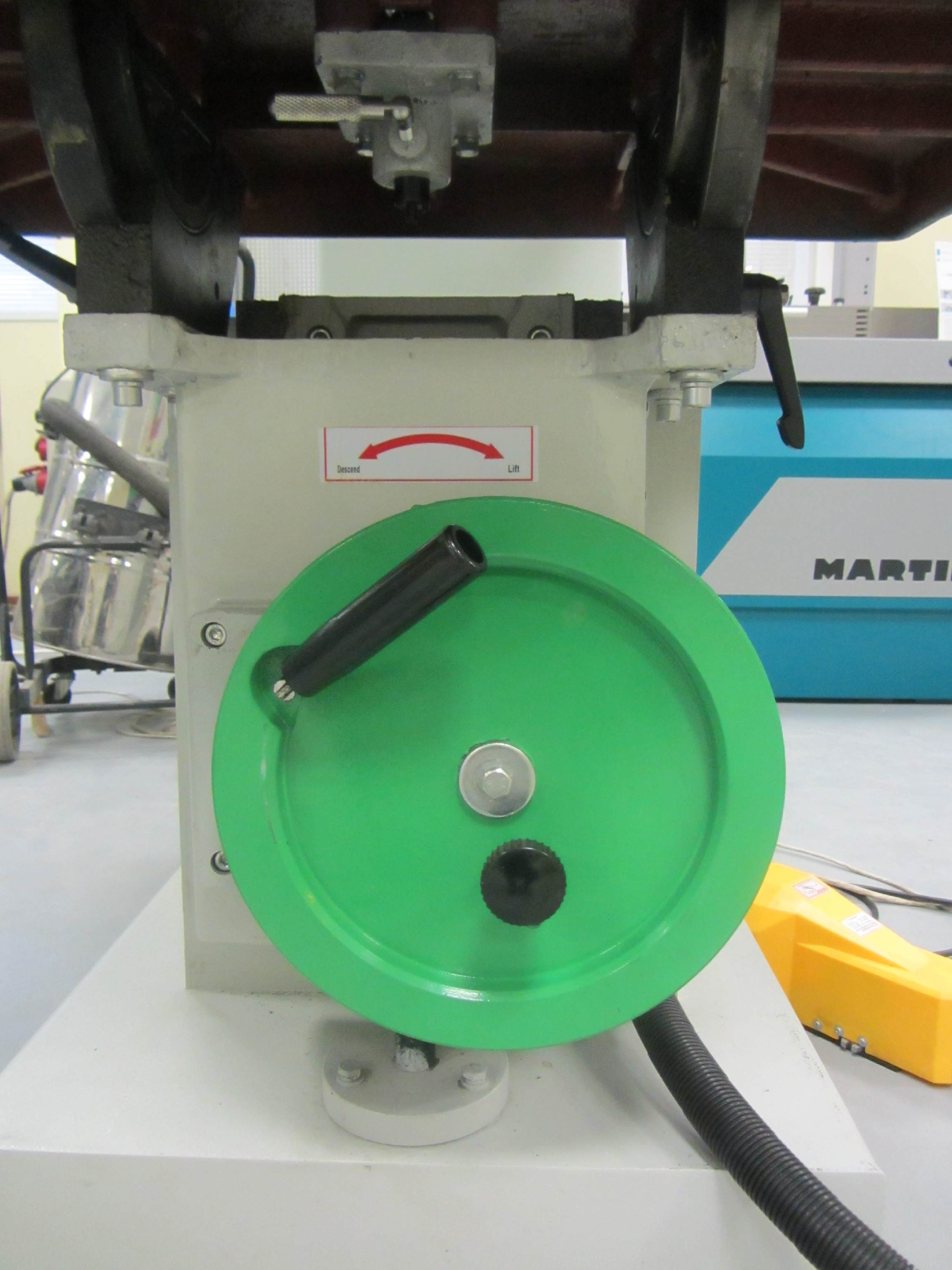

Подъем стола

Регулировка высоты стола с помощью маховика. Механизм регулировки выполнен массивным, что снижает вибрационные нагрузки и гарантирует высокое качество обработки.


Регулировка обкатного пальца

Палец при необходимости можно быстро убирать под стол.

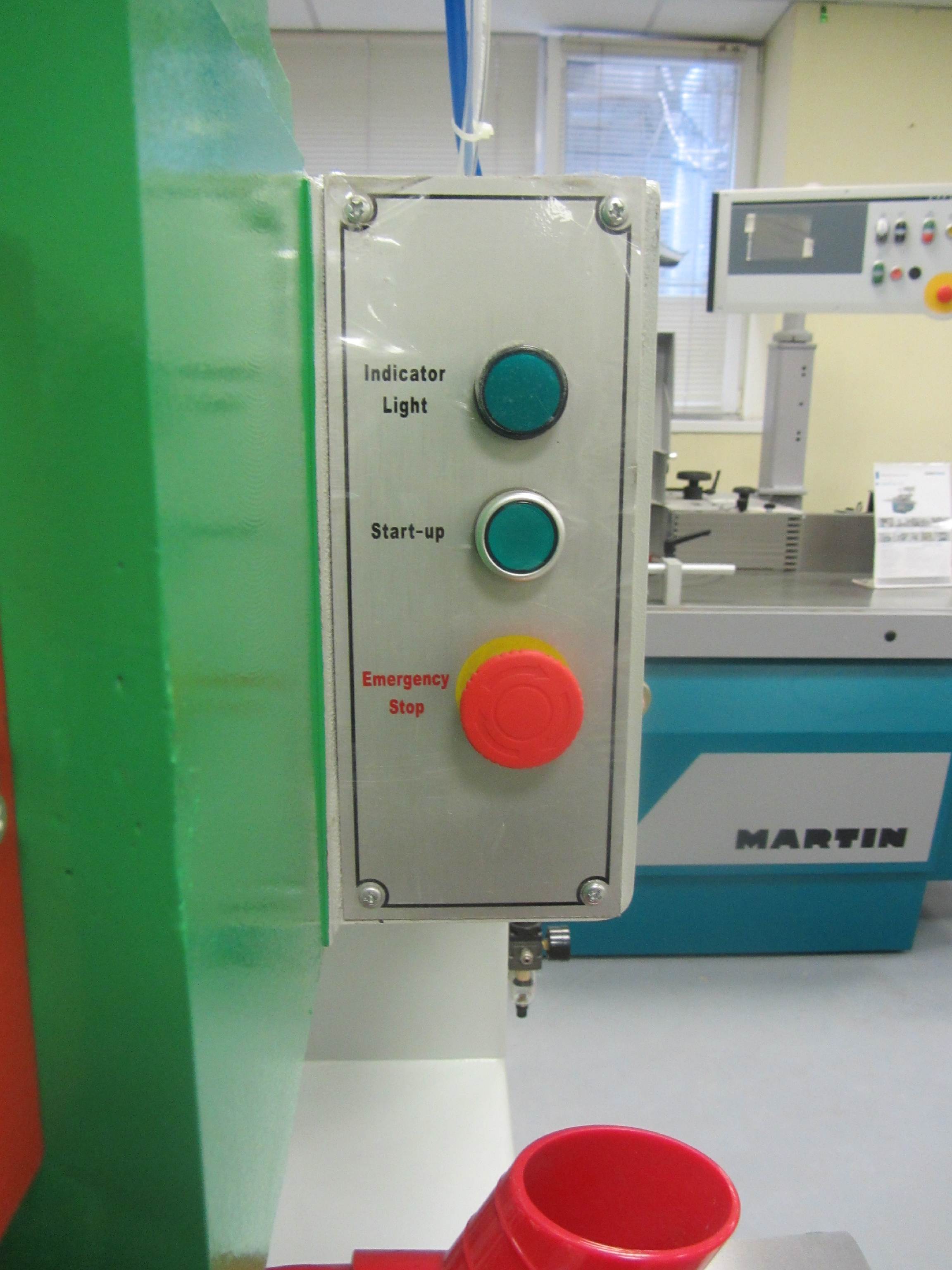

Панель управления

Понятная и удобная панель управления не требует высококвалифицированного оператора.

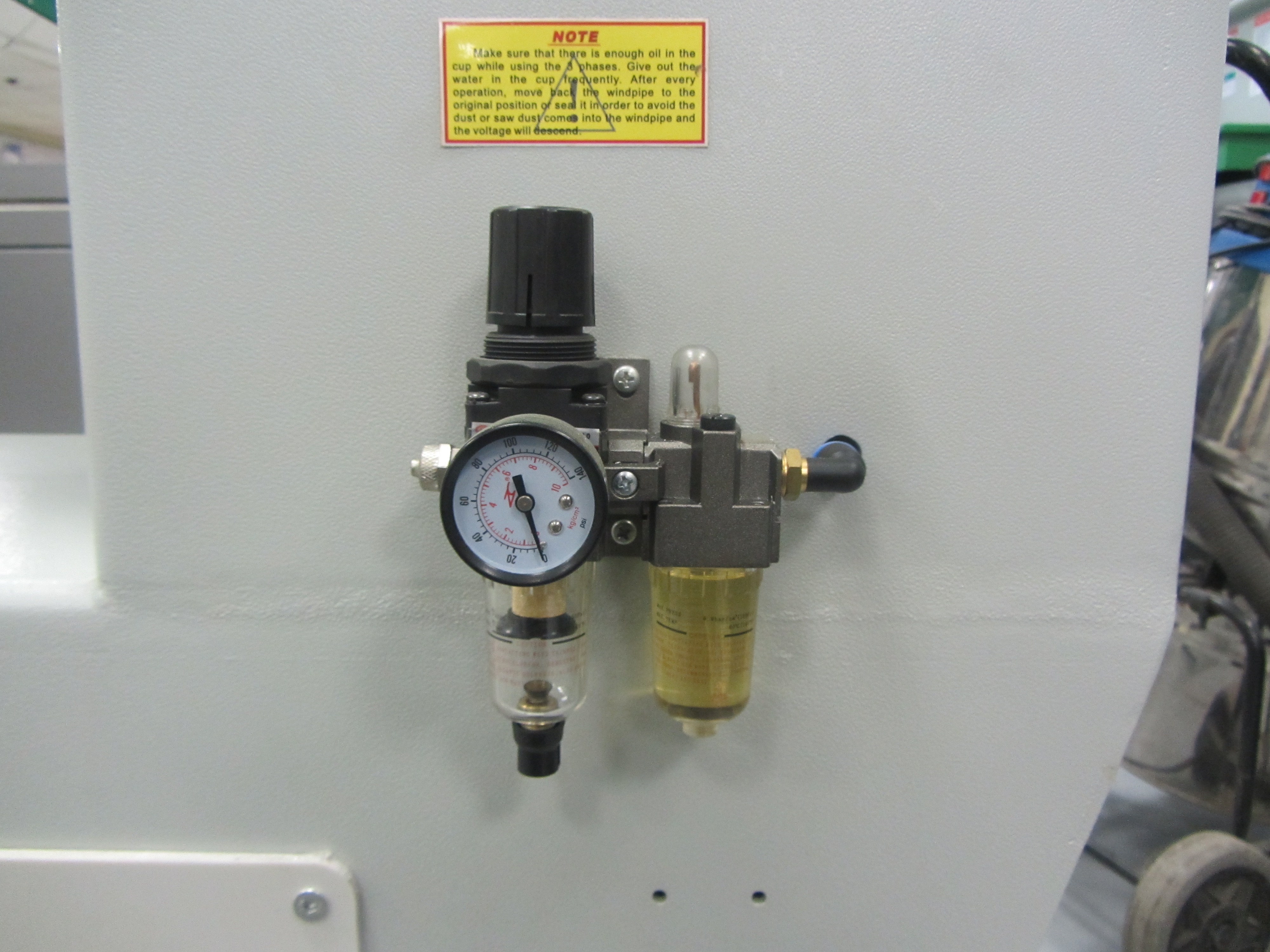

Подготовка воздуха

Увеличивает долговечность пневмосистемы и предохраняет её от попадания влаги.

TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 1,5 м
Ширина 0,85 м
Высота 1,8 м
Вес (место 1) 450 кг
Объём 2,29 м³
Общий вес 450 кг
Общий объём 2,29 м³
TO_WoodTec_MX-5068 Размер: 419.5 Кб Скачать
