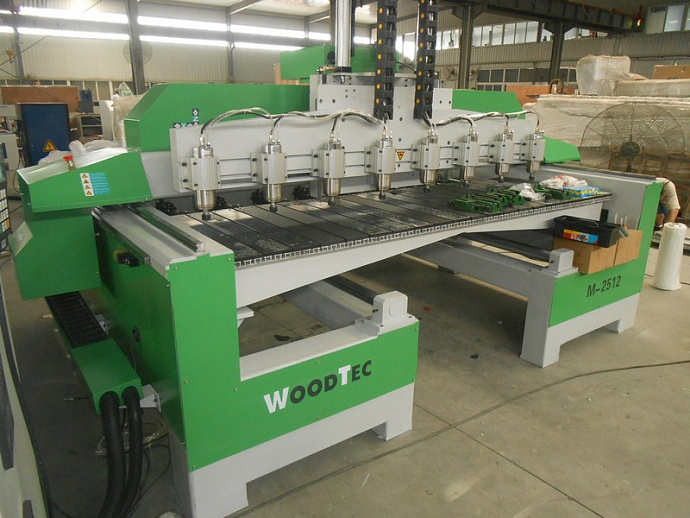

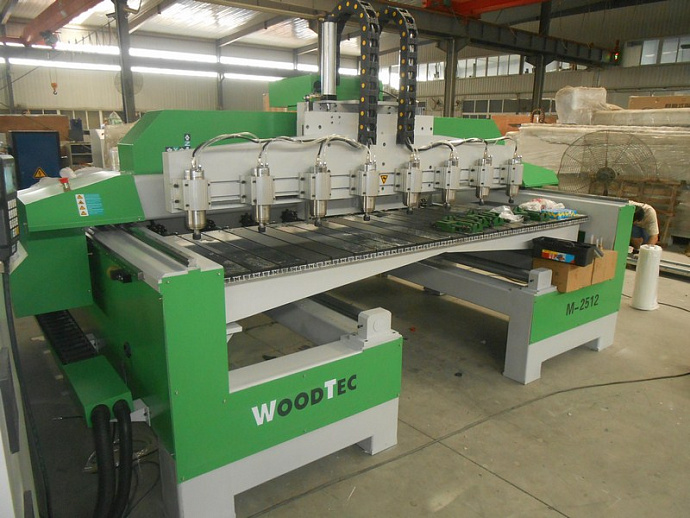

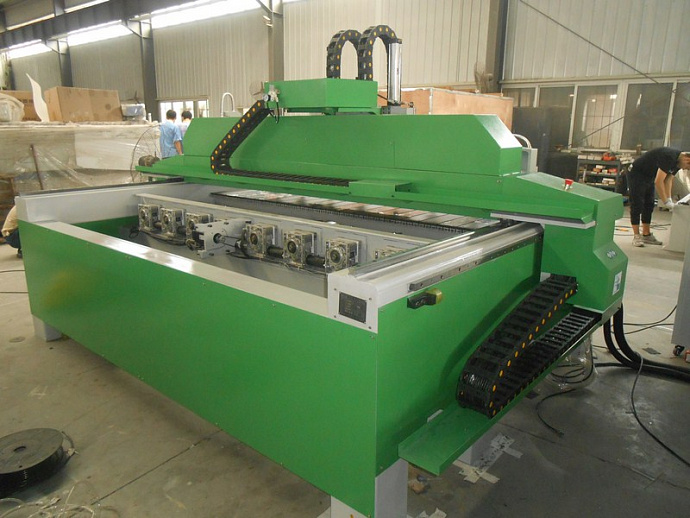

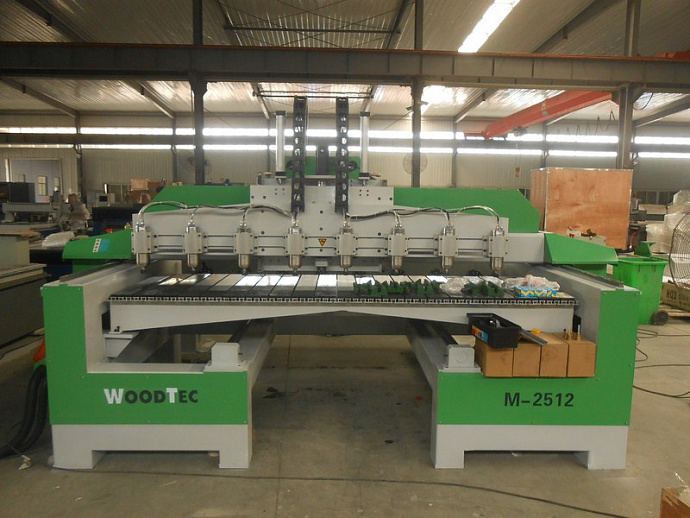

Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512x8
Краткие характеристики
Все характеристики
Макс. диаметр обработки: 250 мм
Макс. длина обработки: 1200 мм
Мощность электрошпинделя
(водяное охлаждение): 2,2 кВт
Вес: 2500 кг
Технические
характеристики Описание Услуги Транспортные
данные
характеристики Описание Услуги Транспортные
данные
| Диаметр обработки, мм | до 250 |
| Длина обработки, мм | до 1200 |
| Длина обработки на рабочем столе (работа по плоскости), мм | до 800 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям X, Z | ШВП |
| Тип передачи по оси Y | Косозубая рейка |
| Тип электродвигателей перемещения | Шаговые двигатели с энкодерами |
| Скорость рабочего хода, м/мин | 0 - 10 |
| Скорость холостого хода, м/мин | 0 - 20 |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 24 |
| Длина, мм | 3650 |
| Ширина, мм | 2300 |
| Высота, мм | 2000 |
| Вес, кг | 2500 |
Назначение
Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.
Область применения
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.
Схема обработки
Получаемые изделия
Конструктивные особенности
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|
ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. |
|
ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок. |
|
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18) Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер. Подробнее здесь |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО. |
Стандартная комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 8 | 2,2 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 | |
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 | |
| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 4 | |
| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | |
| 7 | Шарико-винтовая передача по осям X и Z | 1 | |
| 8 | Передача при помощи косозубых реек по осям Y (комплект) | 1 | |
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 | |
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 | |
| 12 | Ящик с ЗИП | 1 | |
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
TRADE-IN
В компании WoodTec вы можете приобрести новое
оборудование в Trade-In, обновите парк своих станков с минимальными затратами.
Подробнее
Сервис
Если у вас возникли какие-то
сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших
преимуществ относится:
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Компания WoodTec может
осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков
доставки есть два действующих склада: в Москве и в Новосибирске
Подробнее
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,65 м |
| Ширина | 2,3 м |
| Высота | 2 м |
| Вес (место 1) | 2500 кг |
| Объём | 16,8 м³ |
| Общий вес | 2500 кг |
| Общий объём | 16,8 м³ |
