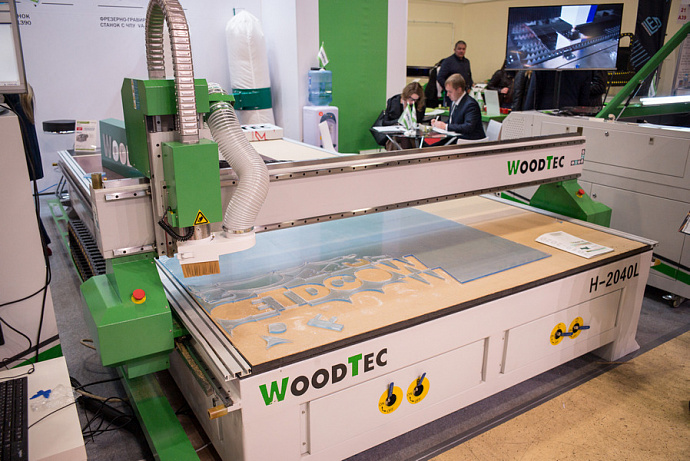

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2040L
Размер обработки: 2080 х 4000 х 170 мм
Мощность электрошпинделя
(водяное охлаждение): 3,2 кВт
Вес: 1700 кг
Выгода 701 039 ₸!
характеристики Описание Услуги Транспортные
данные Запчасти
Размеры зоны обработки X и Y, наибольшие, мм | 2080 х 4000 |
Перемещение шпинделя по оси Z, мм | 170 |
Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
Тип передачи по оси Z | ШВП |
Тип передачи по оси X и Y | Косозубые рейки |
Тип рабочего стола | Вакуумный стол 4 зоны, «Т» - пазы для крепления заготовок струбцинами |
Тип электродвигателей перемещения | шаговые |
Скорость рабочего хода, м/мин | 0 – 10 |
Скорость холостого хода, м/мин | 0 – 17 |
Частота вращения шпинделя, об/мин | 0 – 24 000 |
Мощность шпинделя, кВт | 3,2 |
Тип охлаждения шпинделя | водяное |
Тип цанги | ER20 |
Посадочный диаметр инструмента, наибольший, мм | 13 |
Напряжение, В | 380 |
Частота тока, Гц | 50 |
Общая установленная мощность, кВт | 8 |
Длина, мм | 4600 |
Ширина, мм | 2300 |
Высота, мм | 1200 |
Вес, кг | 1700 |
Назначение
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Комплектация
№ | Наименование | Кол-во, шт. | Примечание |
1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 1 | 3,2 кВт 24 000 об/мин |
2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | |
3 | Шкаф с электрокомпонентами станка | 1 | |
4 | Плата управления NCStudio | 1 | |
5 | Датчик измерения и калибровки инструмента | 1 | Ручное позиционирование |
6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
7 | Шаговые электродвигатели осевого перемещения | 4 | |
8 | Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект) | 3 |
|
9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 | |
10 | Шарико-винтовая передача по оси Z | 1 | |
11 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
12 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
13 | Набор гаечных ключей для обслуживания станка | 1 | |
14 | Струбцина для механического крепления деталей (комплект) | 1 | |
15 | Пылеулавливающий агрегат | 1 | |
16 | Ящик с ЗИП | 1 | |
17 | Аспирационный кожух на шпиндель | 1 | |
18 | Программное обеспечение | 1 | на русском языке |
19 | Руководство пользователя | 1 | на русском языке |
Область применения
• Гравировка:
- Гравировка поверхностей из самых различных материалов
• Мебельное производства:
- Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
• Отделка интерьеров:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
• Отделка экстерьеров:
- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.
• Эксклюзивные изделия:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
• Производство дверей:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.
• Модельное производство:
- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
• Реклама:
- самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия
• Массив древесины
• Фасады
• Различные пластики, ПВХ, акрил и другие материалы
• Цветные металлы
Конструктивные особенности
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок. |
|

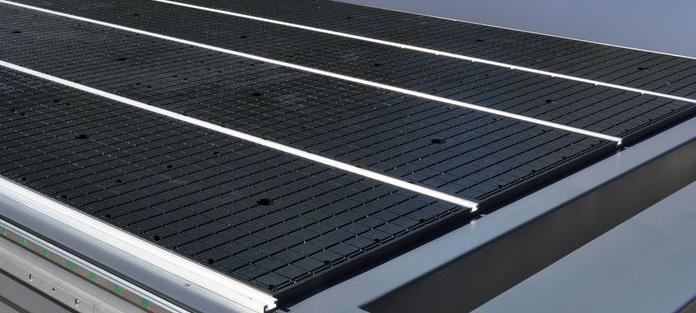

ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты. |
|

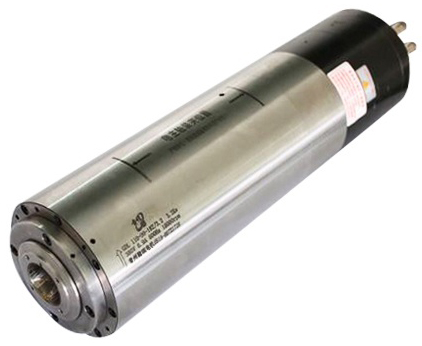

ЭЛЕКТРОШПИНДЕЛЬ 3,2кВт - 24 000 ОБ/МИН «HQD» (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (3,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. |
|

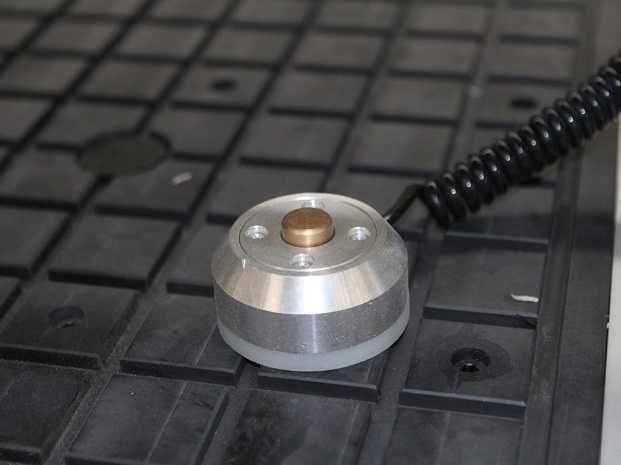

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
|
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
|

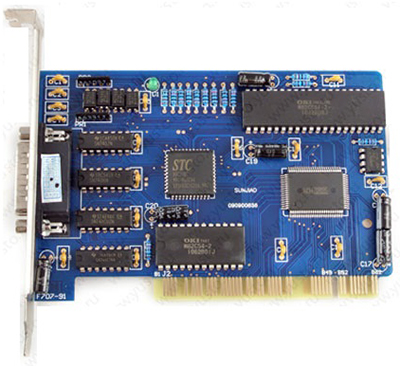

ПЛАТА УПРАВЛЕНИЯ NC STUDIO Надежная, современная плата управления для коммутации станка с ПК. Позволяет в рабочем режиме корректировать g-code, управлять всеми перемещениями станка напрямую с компьютера, осуществлять запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки. |
|
АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM» С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое. |
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Количество мест | 1 |
---|---|
Место: 1 | |
Длина | 4,6 м |
Ширина | 2,3 м |
Высота | 1,2 м |
Вес (место 1) | 1700 кг |
Объём | 12,70 м³ |
Общий вес | 1700 кг |
Общий объём | 12,70 м³ |
Артикул | Фото | Наименование | Описание | Цена |
---|---|---|---|---|
ВТ237971 | Графитовые пластины для роторно-пластинчатого насоса (комплект 4 пластины) | Применяются в производственном оборудовании основных отраслей промышленности и энергетики. Графитовая пластина обладает существенными эксплуатационными преимуществами в сравнении с подобными изделиями из текстолита и армированного углепластика. | 375 USD | |
ВТ237972 | Фильтр для роторно-пластинчатого вакуумного насоса | Крепятся на входном отверстии насоса или компрессора и предназначены для их защиты от пыли и твердых частиц. Прозрачный корпус позволяет быстро проверить состояние фильтрующего элемента. | 50 USD | |
ВТ237973 | Линейный подшипник ABBA 20 мм BRC20R0 | Втулка линейного подшипника состоит из металлического цилиндра внутри которого по нескольким дорожкам свободно по замкнутому контуру перемещаются шарики. Благодаря вращательному движению шариков линейная втулка свободно перемещается вдоль вала обеспечивая механизму плавное, с малым люфтом перемещение. | 90 USD | |
ВТ237977 | Индуктивный концевой датчик PA12-F4 | Используеется для контроля и ограничения перемещений в координатных осях, станков с ЧПУ. Датчики предназначен для ограничения перемещений осей с ЧПУ в целях безопасности и предотвращения перекосов, повреждения станка при неправильной эксплуатации. | 21 USD | |
ВТ237978 | Аспирационный кожух станков с ЧПУ с ручной сменой инструмента | Используются во фрезерных станках с ЧПУ для удаления пыли и загрязнения с рабочей поверхности. | 75 USD | |

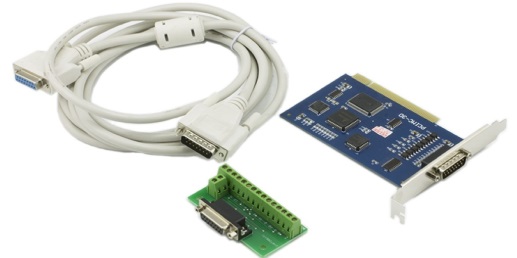

ВТ237985 | Плата NC Studio v5 | Устанавливается в слот PCI компьютера и позволяет управлять трехосевым фрезерным станком с ЧПУ с компьютера под управлением Windows. | 65 USD |
