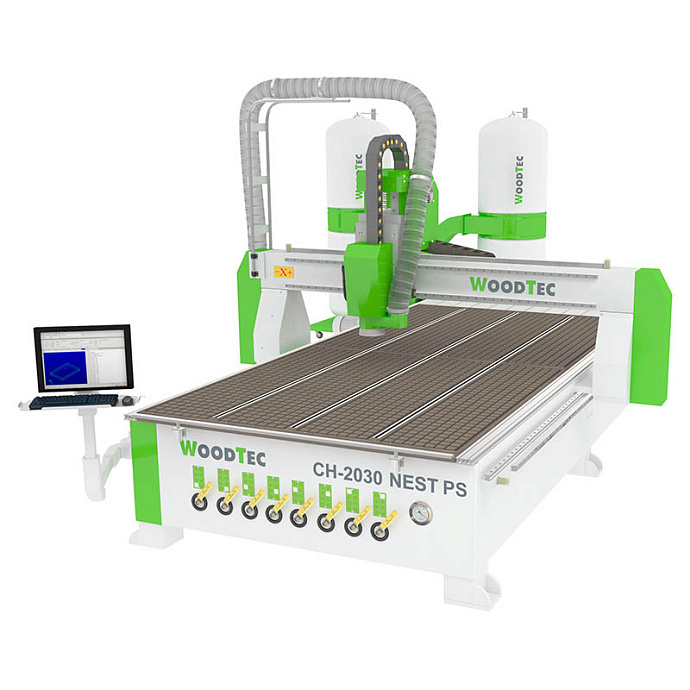

Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST PS

Краткие характеристики

Размер обработки: 2070 х 3000 х 180 мм

Мощность электрошпинделя

(воздушное охлаждение): 6 кВт

Вес: 1400 кг

Все характеристики
Все акции станка
Скидка на предзаказ
Выгода 451 376 ₸!
7 899 148 8 350 524
17 500 USD 18 500 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Документы
Размеры зоны обработки X и Y, наибольшие, мм 2070 х 3000
Перемещение шпинделя по оси Z, мм 180
Система смены инструмента ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y косозубые рейки
Тип рабочего стола вакуумный 8 зон
Тип электродвигателей перемещения серводвигатели
Скорость рабочего хода, м/мин 0 - 20
Скорость холостого хода, м/мин 0 - 40
Частота вращения шпинделя, об/мин 0 - 24 000
Мощность шпинделя, кВт 6
Тип охлаждения шпинделя воздушное
Тип цанги ER 32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 9,5
Габаритные размеры станка в упаковке
Длина, мм 3500
Ширина, мм 2300
Высота, мм 1250
Вес, кг 1400

Назначение

Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.

При помощи роликового стола и пневмоупоров расположенных на станке возможна быстрая загрузка и базирование листовых материалов для последующей обработки.



Виды обрабатываемых материалов

Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.



Область применения

ГРАВИРОВКА:

- Гравировка поверхностей из самых различных материалов

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

ОТДЕЛКА ИНТЕРЬЕРОВ:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ:

- Фигурные наличники на окна и двери с резьбой
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

ПРОИЗВОДСТВО ДВЕРЕЙ:

- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.

МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

РЕКЛАМА:

- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок.



Получаемые изделия

Массив древесины




Фасады




Различные пластики, пвх, акрил и другие материалы




Цветные металлы





Схема обработки



Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.

СТАЛЬНОЙ ПОРТАЛ

Конструкция портала выполнена из стальных труб прямоугольного сечения с толщиной стенок более 8 мм. дополнительно усиленных рёбрами жёсткости, что обеспечивает высокую жёсткость конструкции, точность обработки и в отличае от алюминиевого портала исключает возможность перекоса.

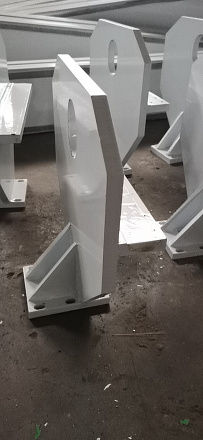

СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА

Портал устанавливается на массивные стальные опоры, которые в совокупности с ним обеспечивают максимальную жёсткость конструкции и полностью исключают возможность деформации.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y

Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.

ВАКУУМНЫЙ РАБОЧИЙ СТОЛ

Рабочий стол, покрытый износостойким пластиком, имеет подготовку под вакуум, которая при подключении вакуумного насоса обеспечивает надёжное крепление заготовок.

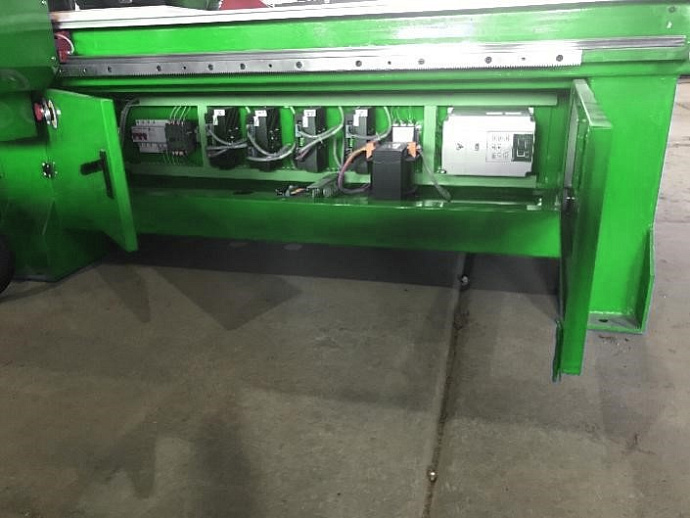

ЭЛЕКТРОКОМПОНЕНТЫ

Для экономии пространства в цеху мы убрали всю электрику станка во внутреннее пространство станины.

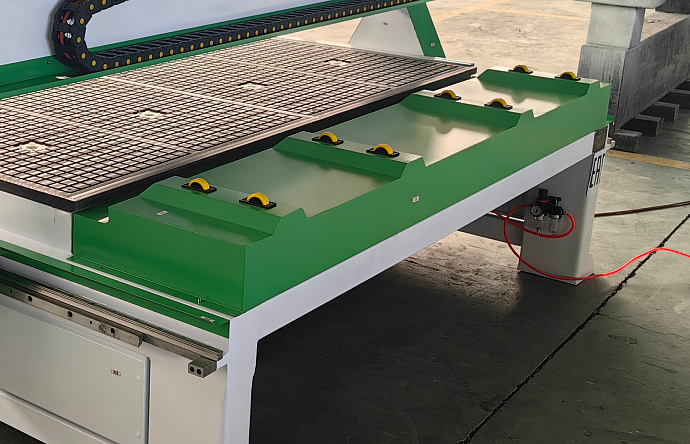

РОЛИКОВЫЙ СТОЛ ДЛЯ ПОДАЧИ МАТЕРИАЛА

Для удобства смены материала на стол установлены специальные ролики, которые облегчают оператору процесс загрузки листов и значительно ускоряет процесс производства.

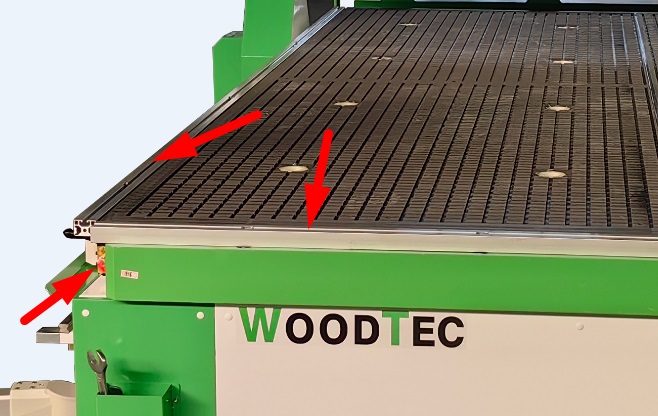

БАЗИРУЮЩИЕ ПНЕВМОУПОРЫ

Упоры в виде планок из алюминиевого профиля для быстрого базирование заготовок на столе. Установлены на передней и боковой части стола. Поднимаются и опускаются по нажатию рычажка.

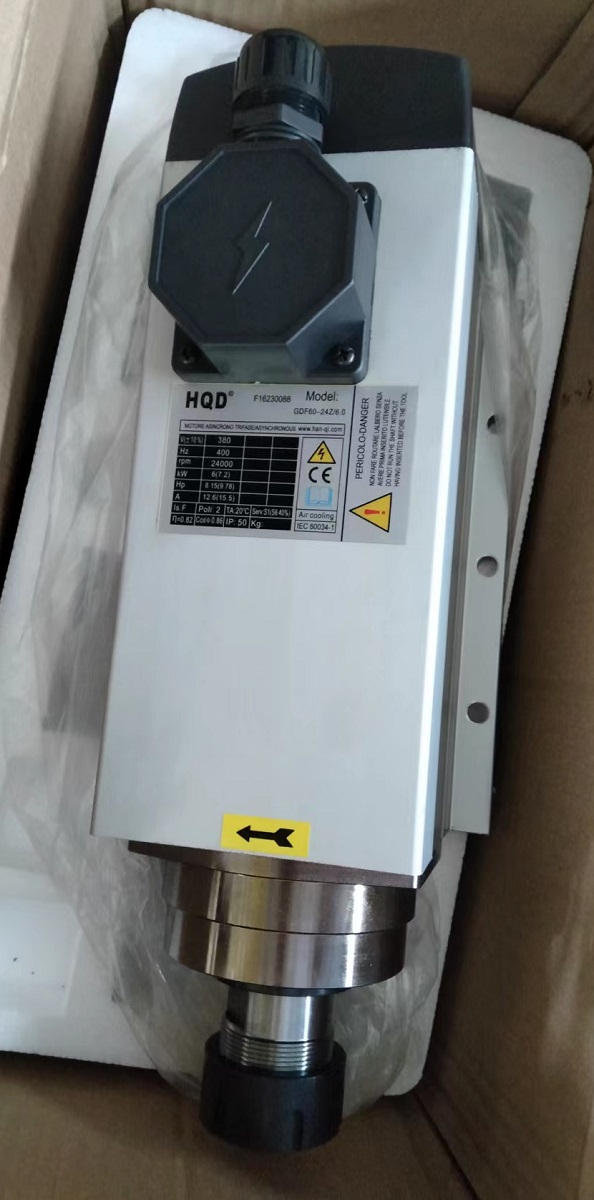

ЭЛЕКТРОШПИНДЕЛЬ 6 КВТ - 24 000 ОБ/МИН HQD (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и высокая мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

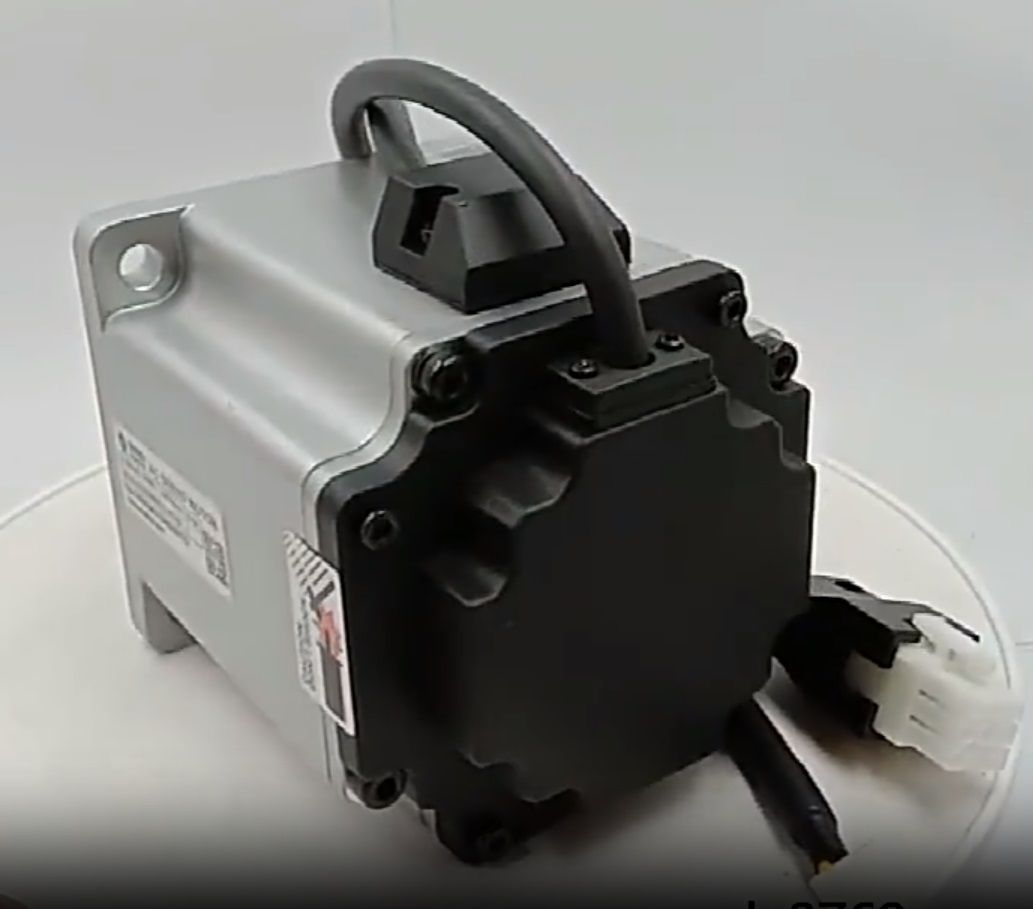

СЕРВОДВИГАТЕЛИ LEADSHINE 750 Вт

Для перемещения по всем осям в конструкции станка применены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Наличие обратной связи обеспечивает систему точной информацией о повороте вала в любой момент времени, что исключает появление брака при обработке. Высокая эффективность сервомоторов позволяет производить обработку на высоких скоростях, увеличивая тем самым количество выпускаемой продукции.

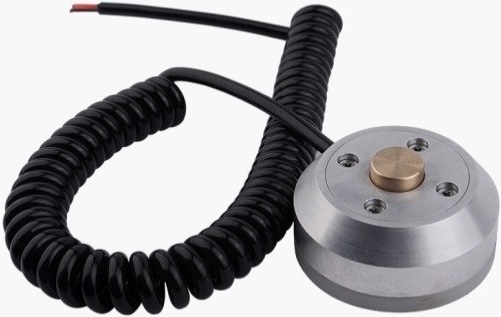

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

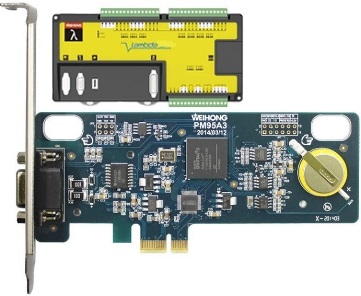

ПЛАТА УПРАВЛЕНИЯ NC STUDIO

Надежная и простая в использовании плата управления для коммутации станка с ПК. Позволяет, не отходя от станка корректировать g-code, производит управление всеми перемещениями станка напрямую с компьютера, осуществляет запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки.

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ SHIMPO-NIDEC (ЯПОНИЯ)

Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.

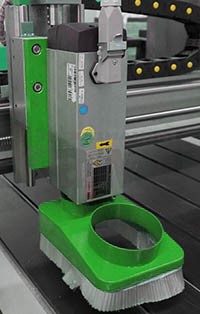

АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом мощностью 3 кВт, что является несомненным преимущество по отношению к станкам других производителей.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ArtCAM

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

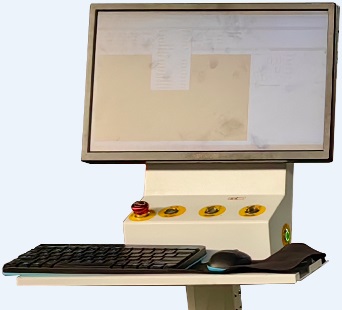

СИСТЕМНЫЙ БЛОК И МОНИТОР

В комплекте со станком уже поставляется системный блок и монитор + клавиатура и мышь. Это позволяет сразу начать работу на оборудовании, а не тратить время на поиски подходящего компьютера.



Комплектация

Наименование Кол-во, шт. Примечание
1 Электрошпиндель с воздушным охлаждением 1 HQD 6 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 BEST 6 кВт
3 Системный блок и монитор 1
4 Система управления 1 NC Studio 95A 3L
5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный стол (8 зон) 1
7 Серводвигатели осевого перемещения 4 Leadshine 750 Вт
8 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3 HIWIN
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1
11 Планетарные редукторы 1 SHIMPO-NIDEC (Япония)
12 Роликовый стол для подачи материалов 1
13 Базирующие пневмоупоры 5
14 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
15 Набор цанг, фиксация гайкой (комплект) 1 ER32
16 Набор гаечных ключей для обслуживания станка 1
17 Струбцина для механического крепления деталей (комплект) 1
18 Ящик с ЗИП 1
19 Аспирационный кожух на шпиндель 1
20 Пылеулавливающий агрегат 1 3 кВт
21 Программное обеспечение 1 на русском языке
22 Руководство пользователя 1 на русском языке


TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 1
Место: 1
Длина 3,5 м
Ширина 2,3 м
Высота 1,25 м
Вес (место 1) 1400 кг
Объём 10,07 м³
Общий вес 1400 кг
Общий объём 10,07 м³
