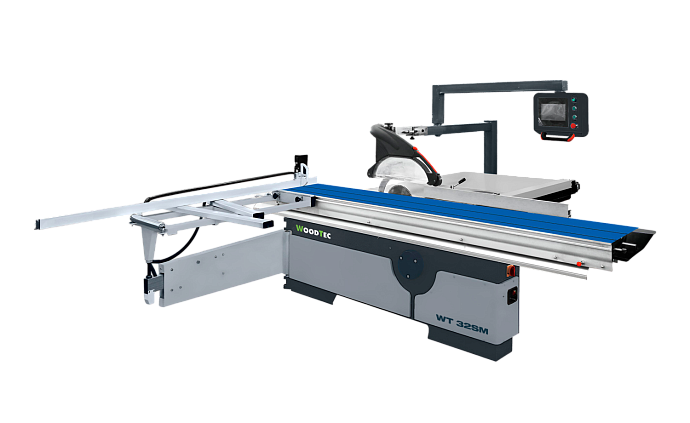

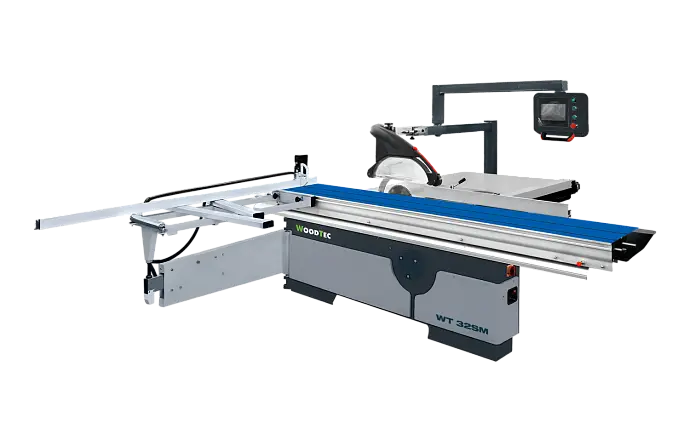

Форматно-раскроечный станок WoodTec WT-32SM

Краткие характеристики

Длина подвижного стола: 3200 мм

Мощность: 8 кВт

Вес: 950 кг

Все характеристики
Все акции станка
Выгода 902 762 ₸!
+ Комплектация станка
6 770 696 7 673 458
15 000 USD 17 000 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Размер подвижного стола, мм 3200*410
Ход подвижного стола, мм 3200
Наибольший диаметр пилы, мм 300 (400)
Высота пропила, мм 80
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Наклон пильного узла, ° 45 - 90
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 1,1
Скорость пилы, об/мин 4500/6000
Скорость подрезного полотна, об/мин 7000/8000
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм 100/80
Общая установленная мощность, кВт 8
Габаритные размеры:
Длина, мм 3350
Ширина, мм 3350
Высота, мм 1510
Вес (нетто), кг 950

Назначение

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.



Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.



Схемы обработки




Конструктивные особенности


Станина

Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах


Пильный узел

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения пил. Централизованная система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке

Управление станком и параллельным упором

Дисплей Touch-Screen от одного из ведущих производителей электроники и систем управления позволяет управлять станком и настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Такое решение позволяет увеличить производительность р и сокращает количества брака при раскрое материала Управление станком осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора по высокоточной шарико-винтовой паре.

Роликовая каретка

Роликовая каретка шириной 410 мм. с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.


Конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры оснащены блоками цифровой индикации, что позволяют быстро и точно настроить станок на необходимый размер. Это обечпечивает сокращение количества брака при раскрое материала


Защитный кожух пилы

Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.


Электрошкаф

Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев.
