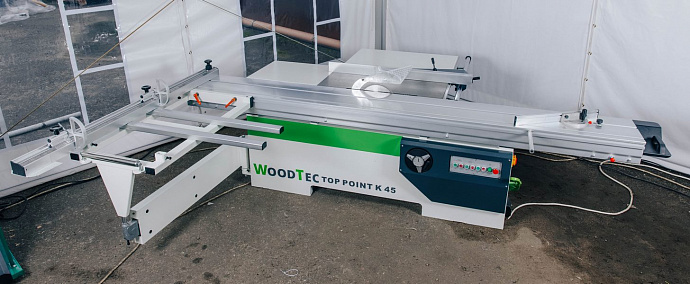

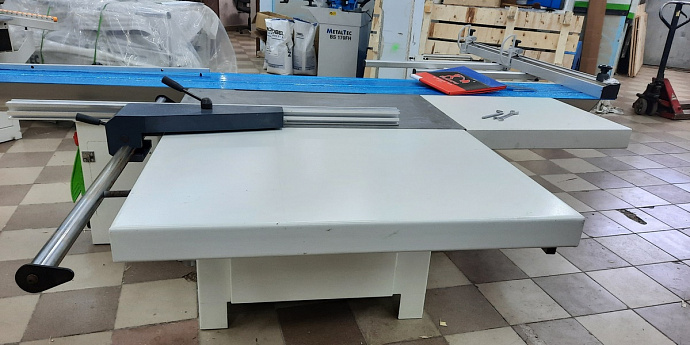

Форматно-раскроечный станок WoodTec TOP POINT K-45

Краткие характеристики

Длина подвижного стола: 3200 мм

Мощность: 6,25 кВт

Управление аспирацией с пульта станка

Вес: 630 кг

Все характеристики
Все акции станка
Скидка на предзаказ!
Выгода 722 206 ₸!
Кол-во станков ограничено
+ Комплектация станка
1 850 658 2 572 864
4 100 USD 5 700 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Документы
Длина подвижного стола, мм 3200
Ход подвижного стола, мм 3100
Ширина подвижного стола, мм 375
Угол наклона пилы, ° 45
Наибольший диаметр пилы, мм 300
Высота пропила, мм 80 (45° макс. 55 мм)
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1100
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 0,75
Скорость пилы, об/мин 4000 / 6000
Скорость подрезного полотна, об/мин 7000
Питающее напряжение, В 380 (50 Гц / 3 л.с.)
Общая установленная мощность, кВт 6,25
Габаритные размеры:
Длина, мм 3250
Ширина, мм 3150
Высота, мм 800
Вес (нетто), кг 630

Назначение

Форматно-раскроечный станок TOP POINT K-45 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.



Область применения

Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.



Схемы обработки




Конструктивные особенности


МАССИВНАЯ СТАНИНА

Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.

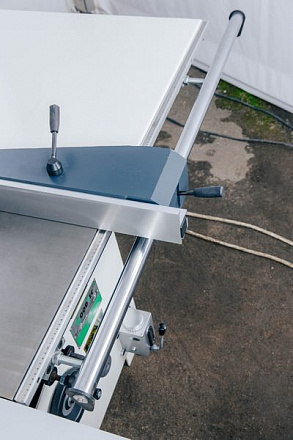

РОЛИКОВАЯ КАРЕТКА

Роликовая каретка, шириной 375 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

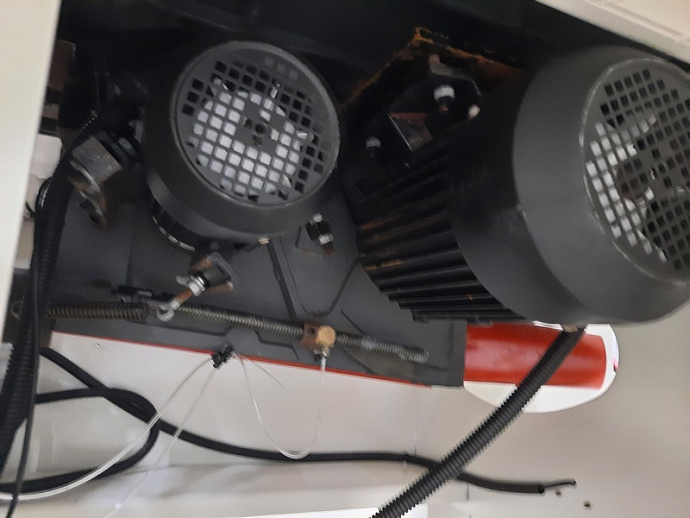

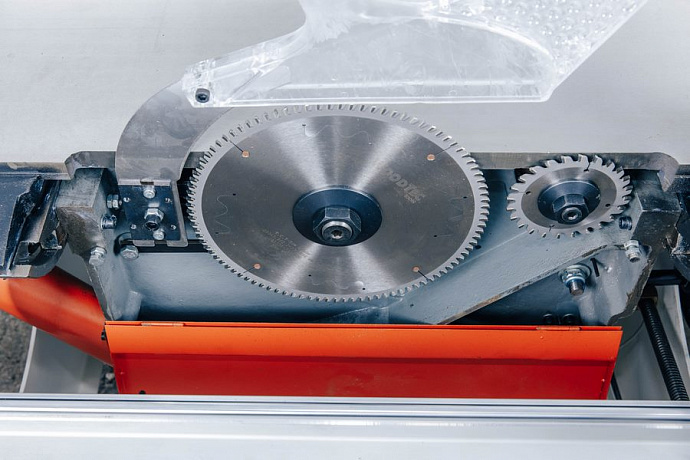

ПИЛЬНЫЙ УЗЕЛ

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

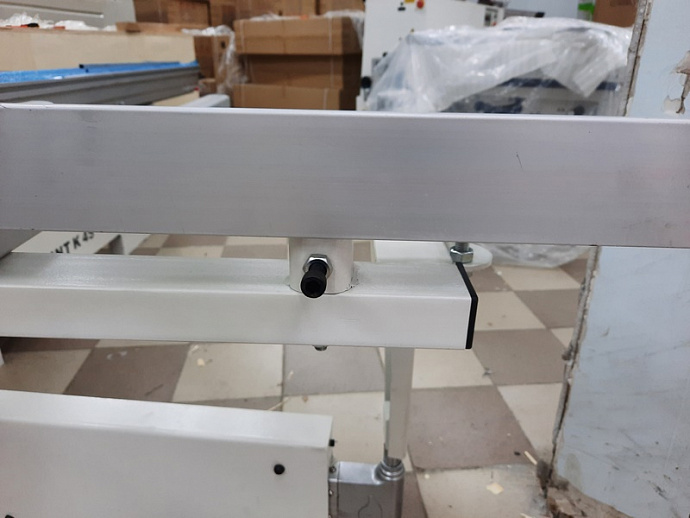

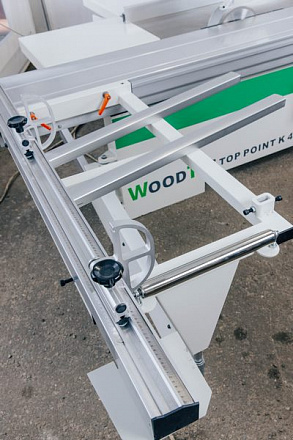

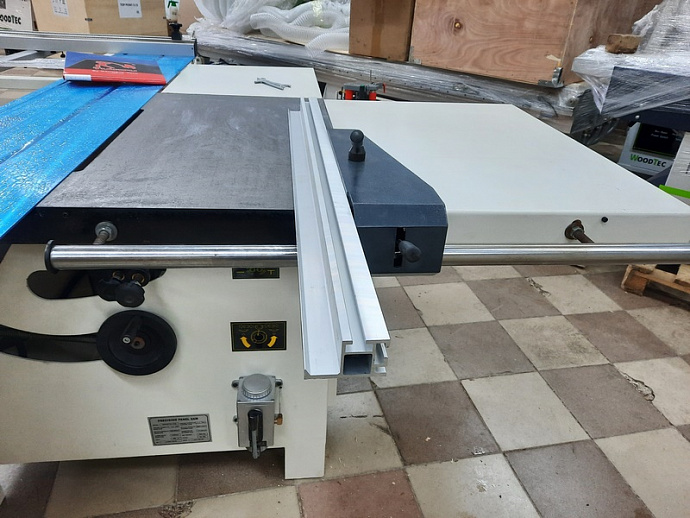

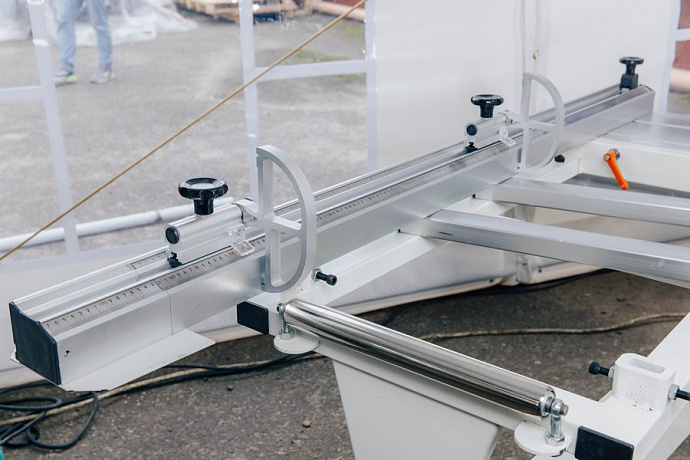

ПОПЕРЕЧНАЯ ЛИНЕЙКА

Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.

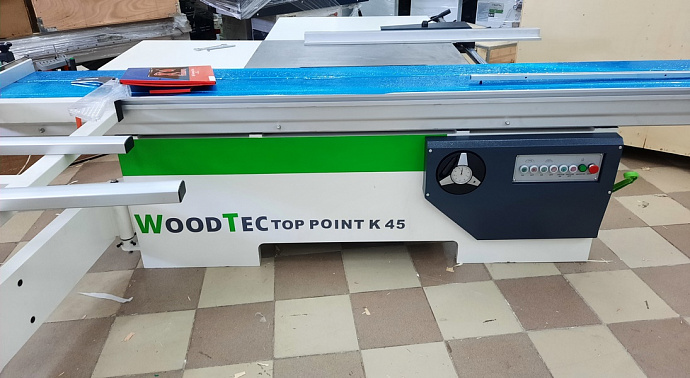

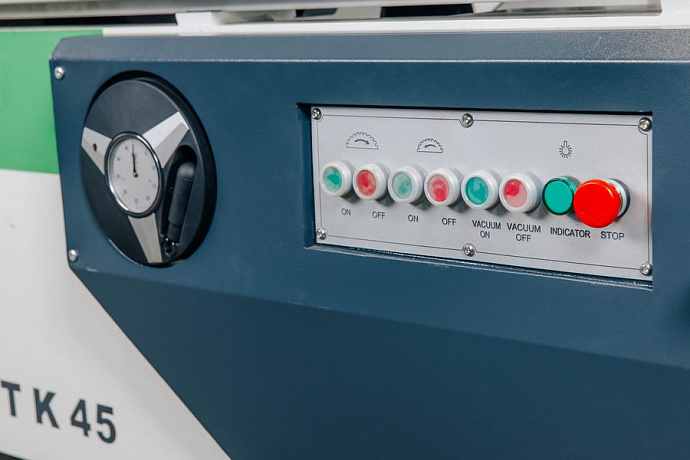

ПУЛЬТ УПРАВЛЕНИЯ

Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основной и подрезной пилы, кнопка аварийной остановки станка.

Так же на панели дополнительно установлены кнопки включения/выключения аспирацией, что позволяет подключить к станку аспирационную установку.

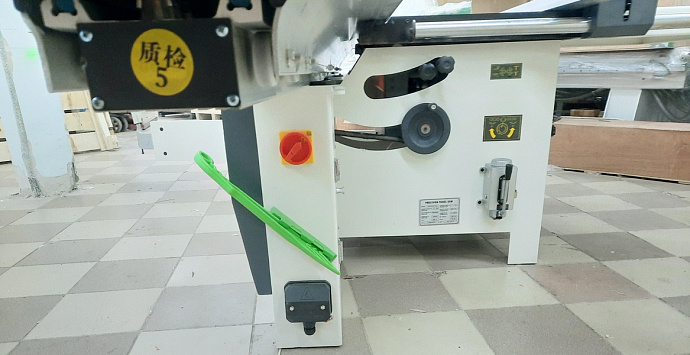

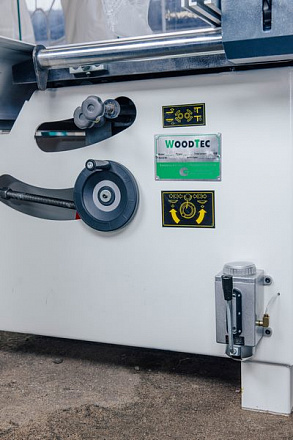

НАСТРОЙКА ПИЛ

Удобная настройка работы подрезной и основной пил на боковой стенке станка. Станок оснащен смазочным устройством.


ЗАЩИТНЫЙ КОЖУХ

Станок имеет в своей комплектации защитный кожух, расположенный на расклинивающем ноже, который обеспечивает качественное пылеудаление.


СИСТЕМА СМАЗКИ

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов.


ИНДИКАЦИЯ УГЛА НАКЛОНА ПИЛЬНОГО УЗЛА

Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.

TRADE-IN
В компании WoodTec вы можете приобрести новое оборудование в Trade-In, обновите парк своих станков с минимальными затратами. Подробнее
Сервис
Если у вас возникли какие-то сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших преимуществ относится:
  • Быстрый выезд на объект клиента;
  • Умеренные цены;
  • Профессиональные специалисты.
Подробнее
Компания WoodTec может осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков доставки есть два действующих склада: в Москве и в Новосибирске Подробнее
Количество мест 2
Место: 1
Длина 2,15 м
Ширина 1,08 м
Высота 1 м
Вес (место 1) 500 кг
Объём 2,3 м³
Место: 2
Длина 3,3 м
Ширина 0,46 м
Высота 0,22 м
Вес (место 2) 130 кг
Объём 0,33 м³
Общий вес 630 кг
Общий объём 2,63 м³
TO_WoodTec_TOP-POINT-K-45 Размер: 625.4 Кб Скачать
