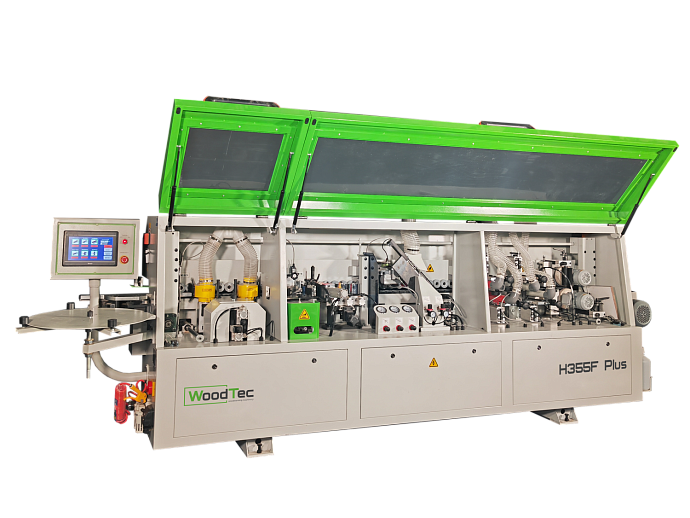

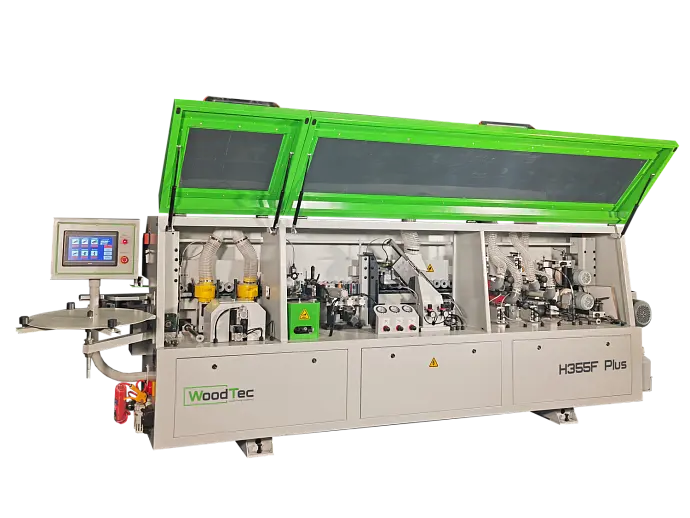

Автоматический кромкооблицовочный станок WoodTec Н355F Plus
Краткие характеристики
Все характеристики
Скорость подачи: 14 м/мин
Общая мощность: 7,7 кВт
Вес: 1100 кг
Все акции станка
Количество станков ограничено!
Выгода 745 890 ₸!
Выгода 745 890 ₸!
7 210 263 ₸
7 956 153
₸
105 132 ¥
116 008
¥
14 500 $
16 000
$
Технические
характеристики Описание Услуги Транспортные
данные
характеристики Описание Услуги Транспортные
данные
| Толщина кромочного материала, мм | 0,4 - 3 |
| Узел предварительного фрезерования, кВт |
2 х 1,1 |
| Толщина детали, мин/макс, мм | 10 - 50 |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 х 150 |
| Скорость подачи, м/мин | 14 |
| Мощность двух моторов на предфуговку. кВт | 2 x 1,1 |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,35 |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 |
| Полировальный узел - мощность, кВт | 2 х 0,18 |
| Общая мощность, кВт | 7,7 |
| Питающее напряжение (3 фазы), В | 380 |
| Давление сжатого воздуха, бар | 6,0 |
| Длина, мм | 3730 |
| Ширина, мм | 750 |
| Высота, мм | 1300 |
| Вес, кг | 1100 |
Назначение
Автоматический кромкооблицовочный станок Н355F Plus предназначен для облицовывания прямолинейных кромок мебельных заготовок толщиной до 3 мм.
Cхемы обработки
| 1. Узел прифуговки | 2. Лампа предварительного нагрева | 3. Клеевой узел | 4. Узел прижима | 5. Узел 2-х моторной торцовки |
.jpg)
|
.jpg)
|
.jpg)
|
.jpg)
|
.jpg)
|
| 6. Узел фрезерования свесов | 7. Узел радиусной цикли | 8. Узел подачи очистительной жидкости | 9. Полировальный узел | |
.jpg)
|
.jpg)
|
.jpg)
|
.jpg)
|
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами Н50 мм
- Скорость подачи 14 м/мин;
- Лампа-излучатель подогрева торца заготовки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Рычажная регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала
- Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2мм;
- Циклевка радиусная;
- Узел подачи очистительной жидкости (двухсторонний)
- Полировальный узел 2х0,18кВт
Конструктивные особенности
|

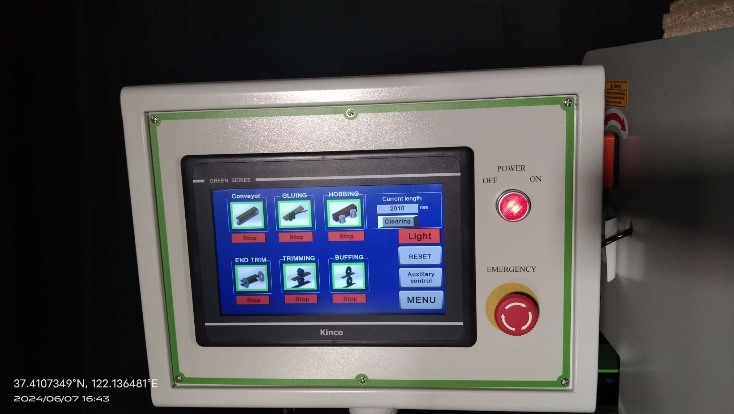

ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры:
|
 |
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Оснащается инструментом: 2 алмазные фрезы Н50 мм
|
 |

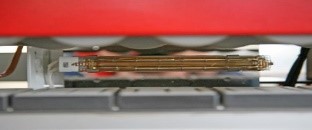

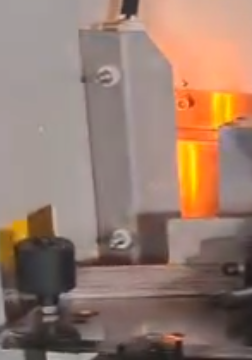

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.
|
|
КЛЕЕВОЙ УЗЕЛ Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
|
|

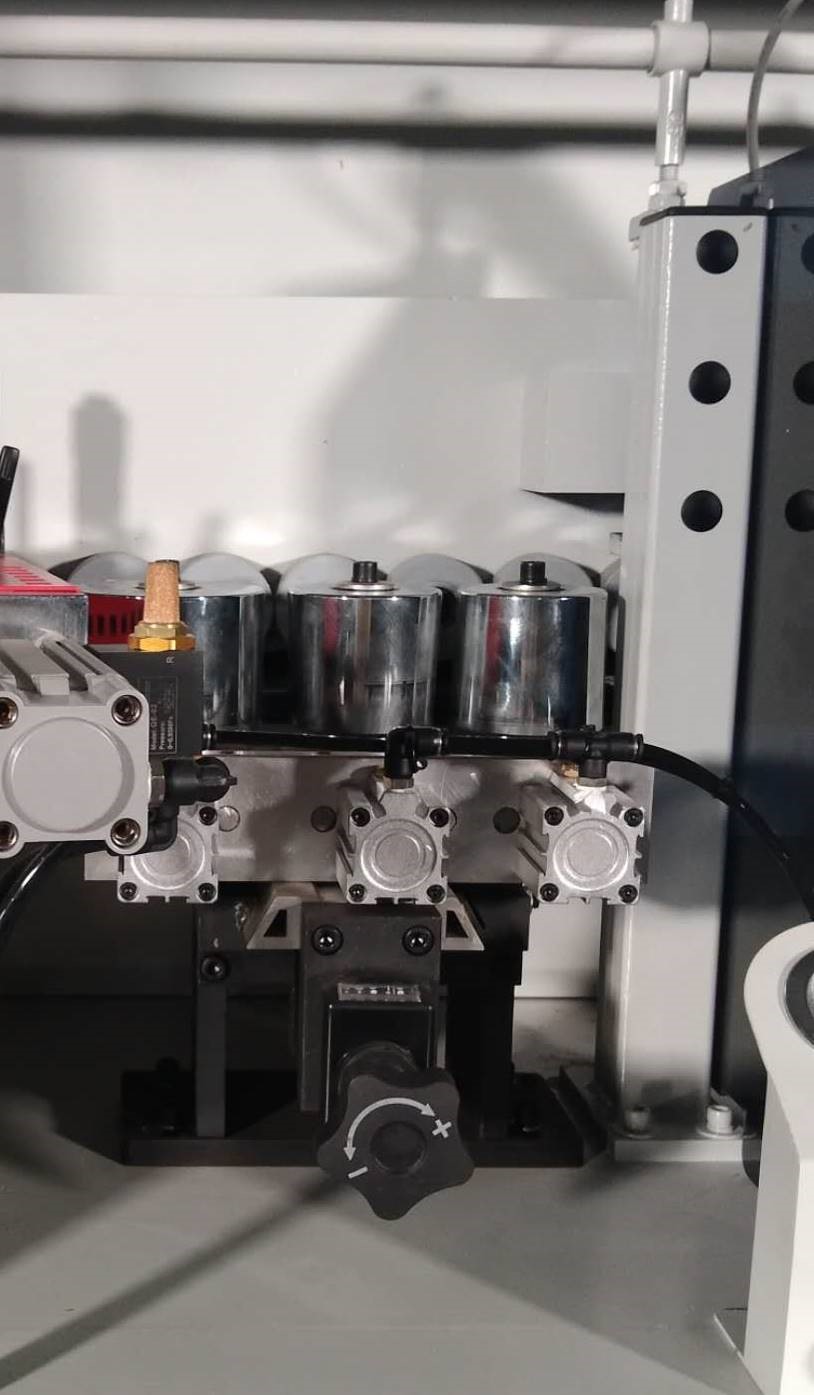

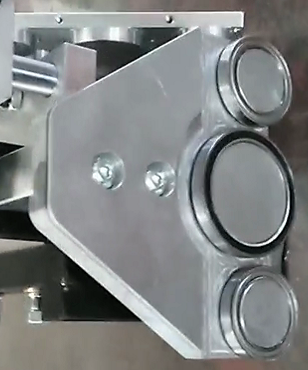

ПРЕСС ГРУППА Состоит из одного большого ролика и двух допрессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 3-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. |

|

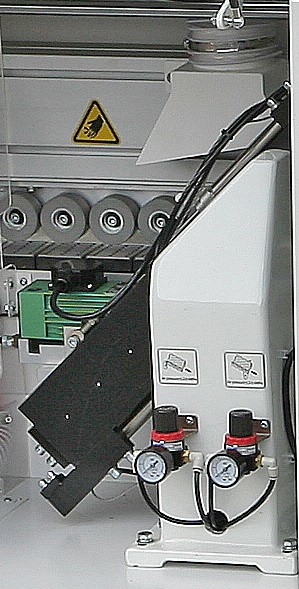

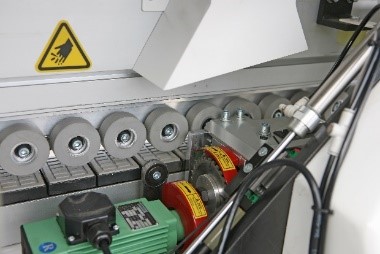

ТОРЦОВОЧНЫЙ АГРЕГАТ Два промышленных двигателя Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|

|

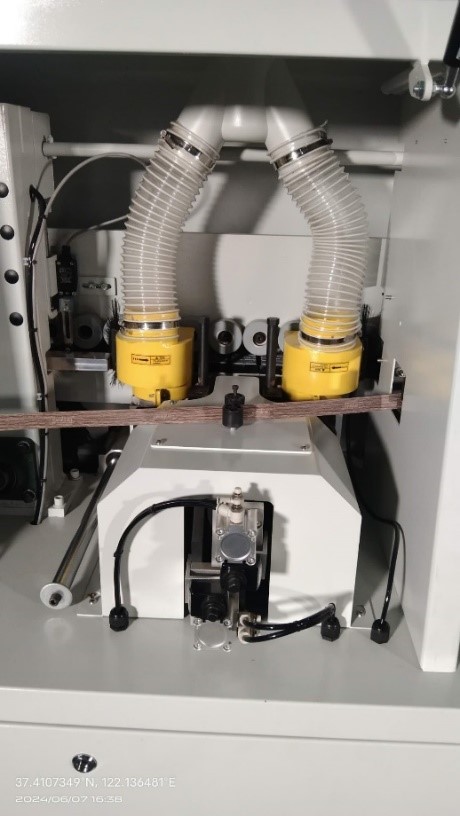

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Два промышленных двигателя
|
|

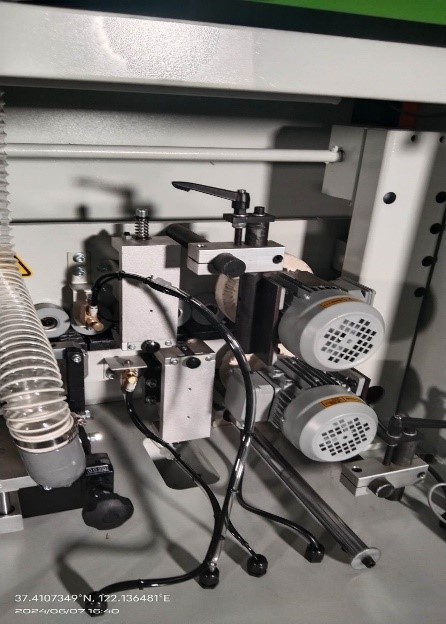

УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|

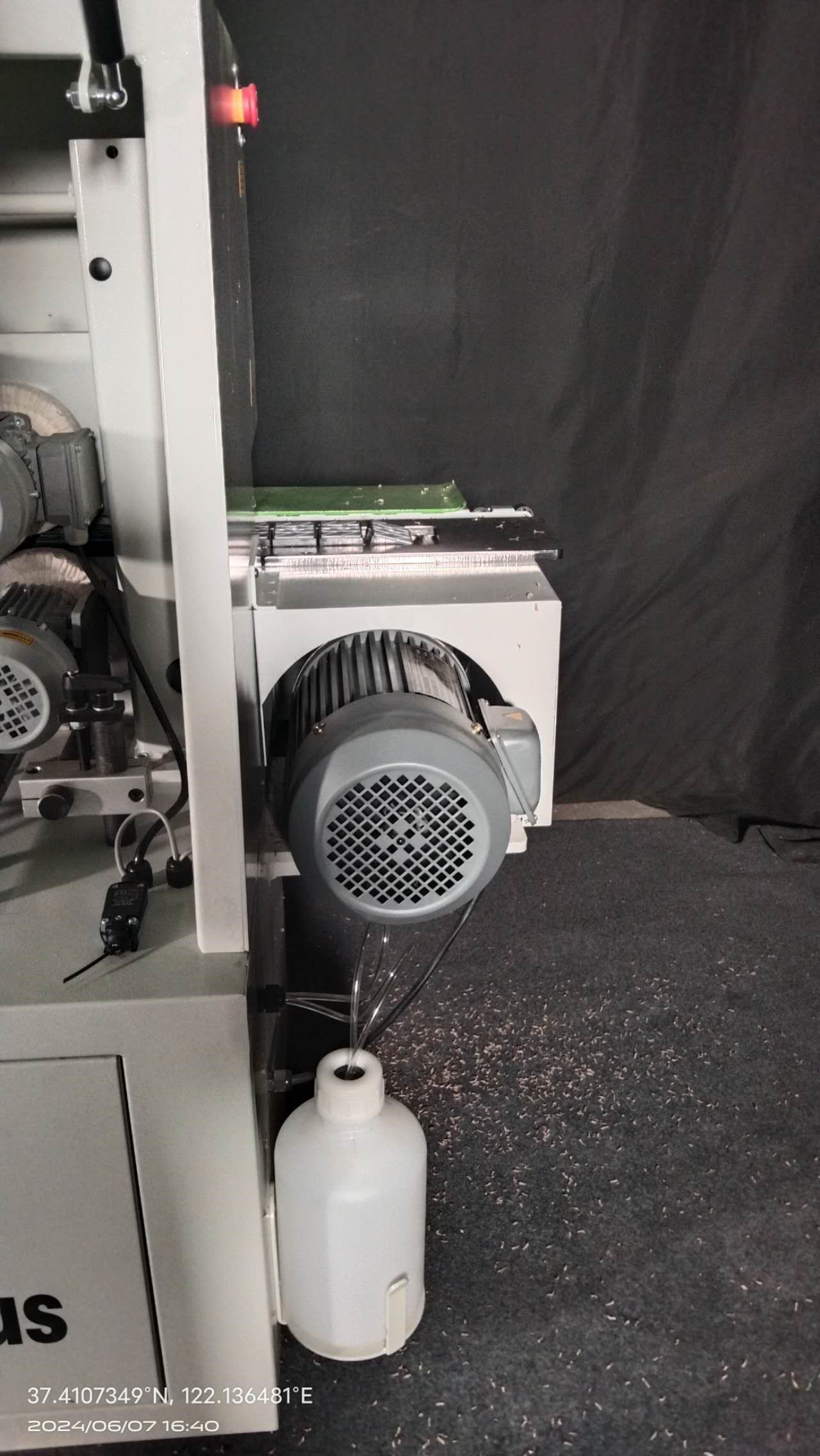

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом. |
TRADE-IN
В компании WoodTec вы можете приобрести новое
оборудование в Trade-In, обновите парк своих станков с минимальными затратами.
Подробнее
Сервис
Если у вас возникли какие-то
сложности с оборудованием, компания WoodTec готова прийти на помощь. К перечню наших
преимуществ относится:
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Компания WoodTec может
осуществить доставку оборудования по всей РФ, а также в страны СНГ. Для сокращения сроков
доставки есть два действующих склада: в Москве и в Новосибирске
Подробнее
| Количество мест | 1 |
|---|---|
| Место: 1 | |
| Длина | 3,73 м |
| Ширина | 0,75 м |
| Высота | 1,3 м |
| Вес (место 1) | 1100 кг |
| Объём | 3,64 м³ |
| Общий вес | 1100 кг |
| Общий объём | 3,64 м³ |
