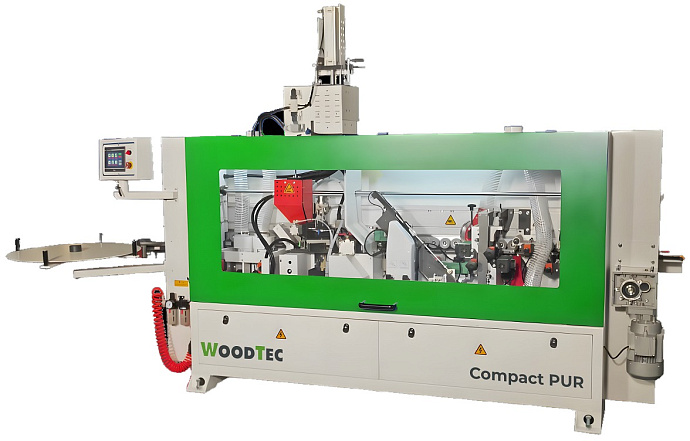

Автоматический кромкооблицовочный станок WoodTec Compact PUR

Краткие характеристики

Скорость подачи: 14 м/мин

Общая мощность: 11,0 кВт

Вес: 900 кг

Все характеристики
Все акции станка
Скидка на предзаказ!
Выгода 2 242 047 ₸!
10 313 429 12 555 477
23 000 USD 28 000 USD
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 10 - 55
Размеры обрабатываемой детали (мин.) - длина x ширина, мм 250 х 150
Скорость подачи, м/мин 14
Мощность двигателей чистовой торцовки, кВт 2 х 0,35
Мощность двигателей фрезерного узла, кВт 2 х 0,75
Полировальный узел, кВт 2 х 0,18
Общая мощность, кВт 9,2
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6,0
Габаритные размеры
Длина, мм 3965
Ширина, мм 1500
Высота, мм 1475
Вес, кг 1060

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Cхемы обработки

1. Узел прифуговки 2. Клеевая ванна EVA/PUR 3. Узел прижима 4. Узел 2-х моторной торцовки 5. Узел фрезерования свесов
6. Узел радиусной цикли 7. Узел подачи очистительной жидкости 8. Полировальный узел




Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Скорость подачи 14 м/мин;
  • Двойной клеевой узел PUR/EVA верхнее расположение;
  • Регулировка количества наносимого клея;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой;
  • Циклевка радиусная;
  • Узел подачи очистительной жидкости;
  • Полировальный узел ;
  • Магазин подачи рулонного кромочного материала;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.


Конструктивные особенности

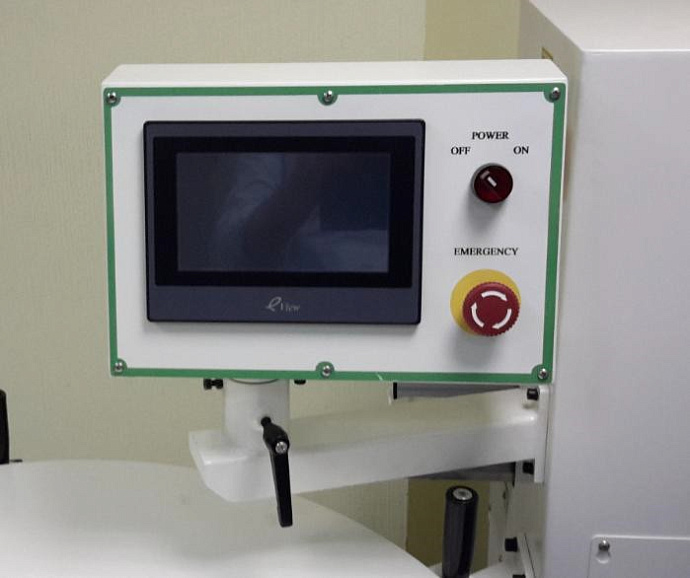

Панель управления
Экран дисплея отображает настройки и рабочие параметры:
  • Температуру клея;
  • Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.
Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм

Клеевой узел

Клеевой узел имеет верхнее расположение.

Двойного исполнения PUR/EVA.

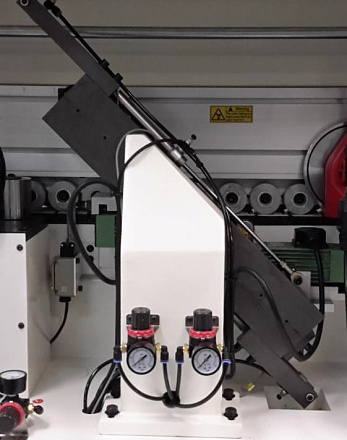

Торцовочный агрегат
  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт
  • Две пилы Ø80 х Ø22, Z = 20
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:
  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики;
  • призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

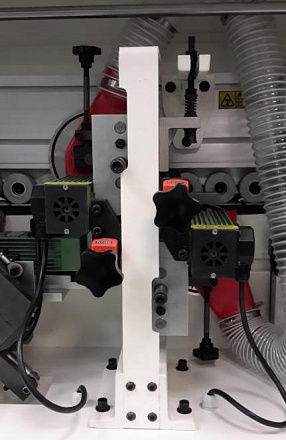

Узел фрезерный снятия свесов
Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.

Вертикальные копиры круглые большого диаметра:
  • осуществляют плавный заход на деталь;
  • исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

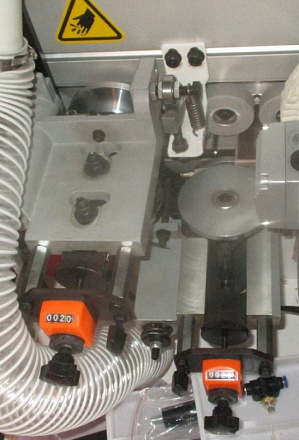

Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Подача очищающей жидкости
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
Полировка
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
