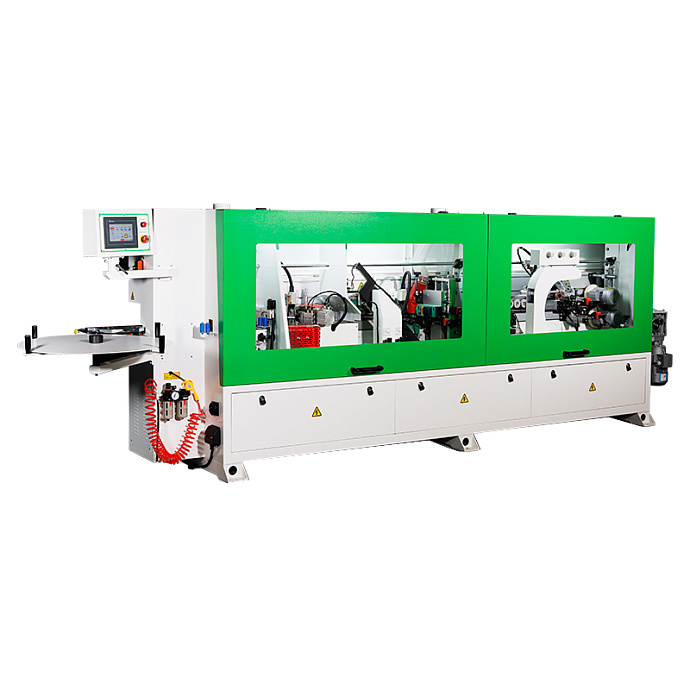

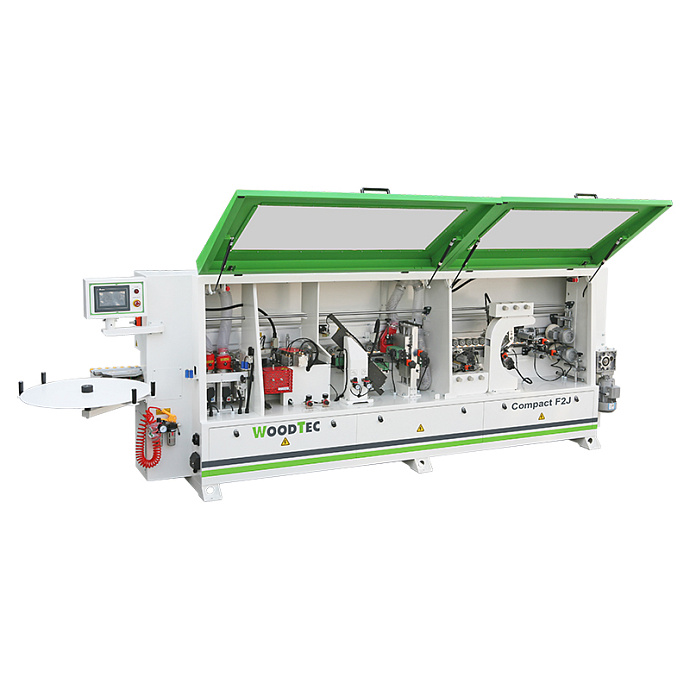

Автоматический кромкооблицовочный станок WoodTec Compact F2J

Краткие характеристики

Скорость подачи: 13 м/мин

Общая мощность: 19 кВт

Вес: 1200 кг

Все характеристики
Все акции станка
Скидка на предзаказ!
Выгода 1 997 962 ₸!
+ Комплектация станка
Еще опции
Изменить комплектацию Выбрано: 0
11 146 528 ₸ 13 144 490
159 000 ¥ 187 500 ¥
Получить консультацию
Хотите увидеть этот станок в работе? Узнать о снижении цены
Технические
характеристики
Описание Услуги Транспортные
данные
Толщина кромочного материала, мм 0,4 - 3
Толщина детали, мин/макс, мм 10 - 50
Размеры обрабатываемой детали (мин.) (Д х Ш), мм 120 x 80
Скорость подачи, м/мин 9 - 13
Мощность двух моторов на прифуговку, кВт 2 x 1,25
Мощность двигателей чистовой торцовки, кВт 2 x 0,22
Обороты пил, об/мин 12 000
Мощность двигателей фрезерного узла, кВт 2 x 0,37
Обороты, об/мин 12 000
Двухмоторная обкатка углов, кВт 2 x 0,37
Обороты, об/мин 12 000
Скорость обработки, м/мин 9
Полировальный узел – мощность, кВт 2 x 0,18
Обороты, об/мин 1400
Общая мощность, кВт 8,19
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, бар 6
Габаритные размеры
Длина, мм 4700
Ширина, мм 760
Высота, мм 1500
Вес, кг 1200

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.



Схемы обработки

1. Узел прифуговки 2. Лампа предварительного нагрева 3. Клеевой узел 4. Узел прижима
5. Узел 2-ух моторной торцовки 6. Узел фрезерования свесов 7. Узел обкатки углов 8. Узел радиусной цикли
9. Узел подачи очистительной жидкости 10. Полировальный узел




Отличительные особенности

  • - Узел предварительного фрезерования оснащен алмазными фрезами;
  • - Скорость подачи 9 - 13 м/мин;
  • - Бачок для клея-расплава с электронным блоком контроля температуры;
  • - Регулировка количества наносимого клея;
  • - Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • - Улез прифуговки 2 x 1,25 кВт;
  • - Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • - Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин;
  • - Двухмоторный узел обкатки углов (RAUND);
  • - Узел подачи очистительной жидкости;
  • - Узел радиусной цикли;
  • - Полировальный узел 2 х 0,18 кВт;
  • - Поддерживающий суппорт для габаритных заготовок;
  • - Регулятор сжатого воздуха.


Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры:

- Температуру клея;
- Индикацию работы узлов станка.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт

Оснащается инструментом: 2 алмазные фрезы.

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки. Особо актуальна в холодный период времени.

КЛЕЕВОЙ УЗЕЛ

Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала.

  • - Винтовая точная настройка кол-ва клея;
  • - Аккуратный клеевой шов;
  • - Не требуется регулировка на толщину материала.

ТОРЦОВОЧНЫЙ АГРЕГАТ

Два промышленных двигателя по 0,22 кВт

Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.

Отличительные особенности:

  • - простое линейное движение двух пил вверх-вниз;
  • - простая схема пневматики;
  • - призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.

ФРЕЗЕРНЫЙ УЗЕЛ СНЯТИЯ СВЕСОВ

Два промышленных двигателя по 0,37 кВт.

Вертикальные копиры круглые большого диаметра:

  • - осуществляют плавный заход на деталь;
  • - исключают повреждение любой облицованной поверхности.

Оснащены счетчиками точной настройки на разную толщину кромки.

ДВУХМОТОРНАЯ ОБКАТКА УГЛОВ

  • - Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов);
  • - 2 двигателя узла обкатки углов;
  • - Мощностью: 0,37 кВт;
  • - Частота: 200 Гц;
  • - Движение за счет пневматических цилиндров;
  • - Возможно выбрать индивидуальную обработку угла стыков кромки.

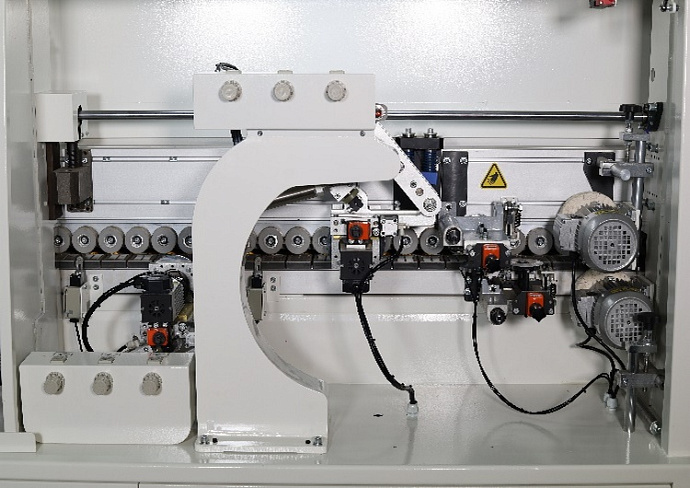

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

  • - Блеск обработанной поверхности;
  • - Очищает от загрязнений;
  • - Восстанавливает цвет после циклевочного узла;
  • - Формирует микро радиус у тонкой кромки (притупляет острый край);
  • - Имеет регулировку угла наклона;
  • - Полирующий агрегат два двигателя по 0,18 кВт, два полирующих диска;
  • - частота вращения 1400 об/мин;

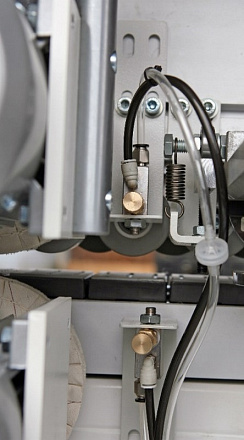

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.

2 форсунки одновременно наносят жидкость сверху и снизу заготовки.

Регулировка подачи необходимого количества жидкости.

Улучшает качество обработанной детали и обладает антистатическим эффектом.

НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
