Автоматический кромкооблицовочный станок WoodTec Compact F Plus
Скорость подачи: 14 м/мин
Общая мощность: 7,7 кВт
Вес: 1100 кг
характеристики Описание Услуги Транспортные
данные
Толщина кромочного материала, мм | 0,4 - 3 |
Узел предварительного фрезерования, кВт |
2 х 1,1 |
Толщина детали, мин/макс, мм | 10 - 50 |
Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 х 150 |
Скорость подачи, м/мин | 14 |
Мощность двух моторов на предфуговку. кВт | 2 x 1,1 |
Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,35 |
Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,75 |
Полировальный узел - мощность, кВт | 2 х 0,18 |
Общая мощность, кВт | 7,7 |
Питающее напряжение (3 фазы), В | 380 |
Давление сжатого воздуха, бар | 6,0 |
Длина, мм | 3800 |
Ширина, мм | 750 |
Высота, мм | 1300 |
Вес, кг | 1100 |
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Cхемы обработки
1. Узел прифуговки | 2. Лампа предварительного нагрева | 3. Клеевой узел | 4. Узел прижима | 5. Узел 2-х моторной торцовки |
6. Узел фрезерования свесов | 7. Узел радиусной цикли | 8. Узел подачи очистительной жидкости | 9. Полировальный узел | |
Отличительные особенности
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Скорость подачи 14 м/мин;
- Лампа-излучатель подогрева торца заготовки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Рычажная регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала
- Узел прифуговки имеет двойную регулировку и оснвщен 2-мя двигателями по 1,1 кВт.
- Двух моторный торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Узел подачи очистительной жидкости (двухсторонний);
- Полировальный узел 2х0,18кВт;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Регулятор сжатого воздуха
Конструктивные особенности
ПАНЕЛЬ УПРАВЛЕНИЯ
|
|

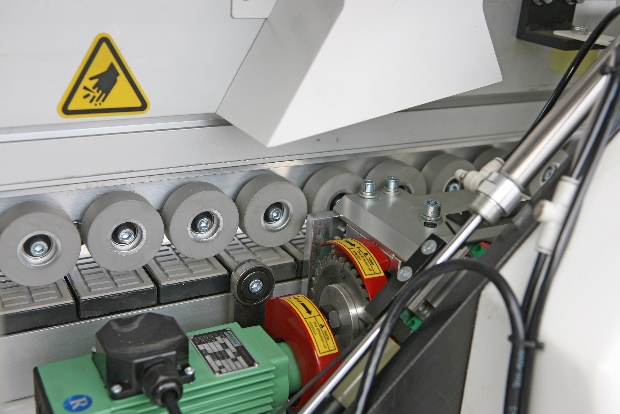

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен двумя моторами 2x1.1 кВт, 12000 об/мин. Оснащается инструментом: 2 алмазные фрезы.
|
|
ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА
|
|
КЛЕЕВОЙ УЗЕЛ
|
|
ПРИЖИМНАЯ БАЛКА
На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления. |
|
ПРЕСС ГРУППА
Состоит из четырех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. |
|
|
ТОРЦОВОЧНЫЙ АГРЕГАТ
Два промышленных двигателя (12000 об/мин), 2 x 0,37 кВт Две пилы Ф80 х ф22, Z=20 Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
|
|
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ
Два промышленных двигателя (12000 об/мин) 2 х 0,75 кВт. Мощность двигателей 0,75 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм. Вертикальные копиры круглые большого диаметра:
Фрезы: 68 * 16 * 16.3 * 6Z R2.
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|
ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом. |
|
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки.
Данная операция обеспечивает:
Полирующий агрегат два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18кВт.
|
- Быстрый выезд на объект клиента;
- Умеренные цены;
- Профессиональные специалисты.
Количество мест | 1 |
---|---|
Место: 1 | |
Длина | 3,8 м |
Ширина | 0,75 м |
Высота | 1,3 м |
Вес (место 1) | 1100 кг |
Объём | 3,7 м³ |
Общий вес | 1100 кг |
Общий объём | 3,7 м³ |
