Автоматический кромкооблицовочный станок WoodTec EdgeMatic 400
Краткие характеристики
Все характеристики
Скорость подачи: 12 - 20 м/мин
Толщина кромочного материала: 0,4 - 3 мм
Вес: 1650 кг
Технические
характеристики Описание Услуги Транспортные
данные Лизинг Документы
характеристики Описание Услуги Транспортные
данные Лизинг Документы
| Толщина кромки, мм | 0,4 ÷ 3 |
| Толщина, мм | 10 ÷ 50 |
| Ширина (минимальная), мм | 80 |
| Длина (минимальная), мм | 120 |
| Скорость подачи, м/мин | 12 - 20 |
| Частота вращения, об/мин | 12 000 |
| Мощность электродвигателей, кВт | 2 х 0,35 |
| Частота вращения, об/мин | 12 000 |
| Мощность электродвигателей, кВт | 2 х 0,55 |
| Количество электродвигателей, шт. | 2 |
| Количество дисков, шт. | 2 |
| Частота вращения, об/мин | 1400 |
| Ёмкость клеевого бачка, л | 3,2 |
| Давление воздуха, атмосфер | 7 |
| Общая мощность, кВт | 8 |
| Длина, мм | 4140 |
| Ширина, мм | 1000 |
| Высота, мм | 1600 |
| Вес, кг | 1650 |
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки
| Торцовка | Фрезерование свесов | Циклевка радиусная | Полировка |
|
|
|
|
Отличительные особенности
- Увеличенная скорость подачи 12 - 20 м/мин ;
- Магазин подачи рулонного кромочного материала;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Узел предварительной обрезки;
- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
- Фрезерный блок для снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
- Узел полировки кромки с приводом от 2-х моторов.
Конструктивные особенности
|

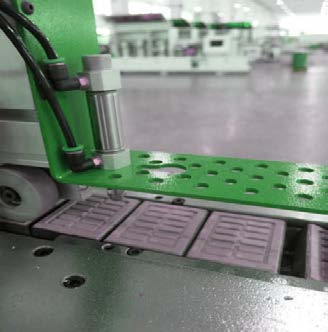

Блокировка подачи Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
|

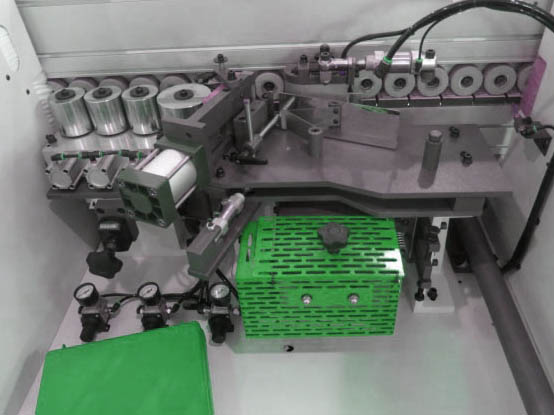

Клеенаносящий узел Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки. |
|

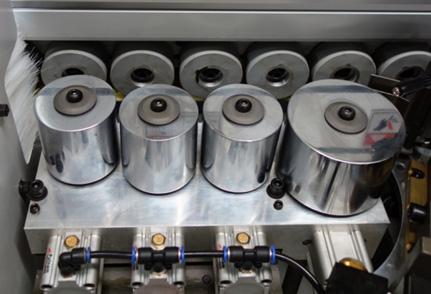

Зона прижима Оснащена главным прижимным роликом с приводом и четырьмя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
|

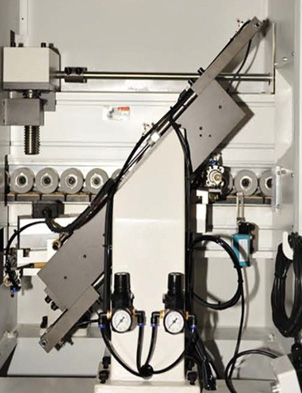

Торцовочный узел Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Угол наклона 0 – 15°, 2 мотора по 0,35 кВт, 12 000 об/мин. Оснащен 2 торцовочными пилами диаметром 100 х 32 х 2,6 мм, Z = 300. Настройка Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
|

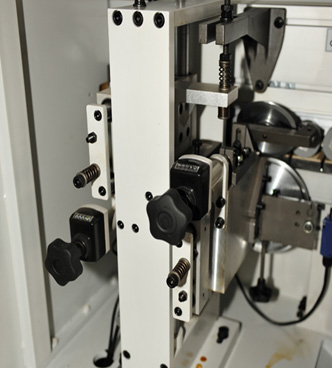

Фрезерный узел Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные (15 – 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения. |
|

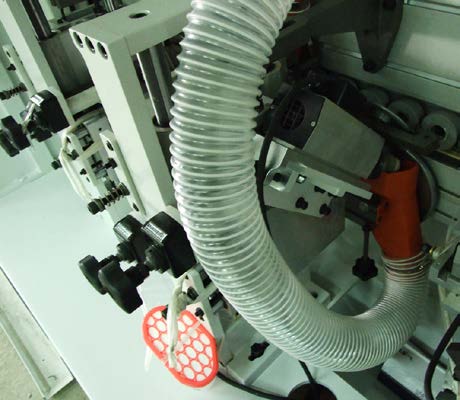

Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. |
|

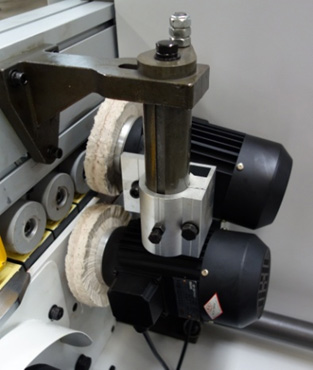

Полировальный узел Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. |

|

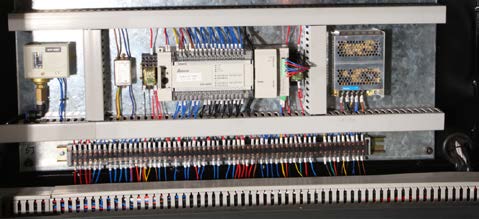

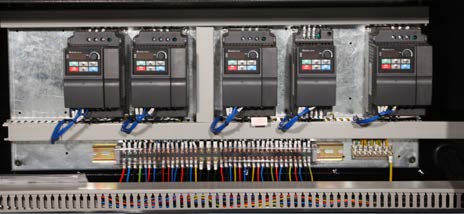

Электронные компоненты Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов. |
