Станок для облицовывания кромок WoodTec Compact

  • Станок для облицовывания кромок WoodTec Compact
Скорость подачи: 13 м/мин
Толщина кромочного материала: 0,4-3 мм
Масса: 650 кг

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

CХЕМЫ ОБРАБОТКИ:

Торцовка

Фрезерование свесов

Циклевка плоская

Полировка

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Скорость подачи 10 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об/мин. Радиус фрезы 2 мм;
  • Циклевка плоская;
  • Полировальный узел 2х0,18 кВт 1400 об/мин;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Магазин подачи рулонного кромочного материала;
  • Пульт управления на передней панели станка;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха;
  • КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

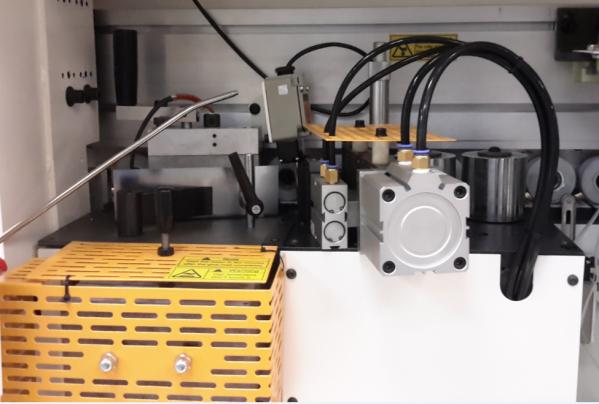

    Клеевой узел

    • Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала.
    • Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
    • Не требуется регулировка на толщину материала.

    Торцовочный агрегат

    • Два промышленных двигателя (12000 об/мин), 2x0,22 кВт Две пилы Ф80 х Ф22, Z=20
    • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

    Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

    Отличительные особенности:

    • простое линейное движение двух пил вверх-вниз;
    • простая схема пневматики;
    • призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие.

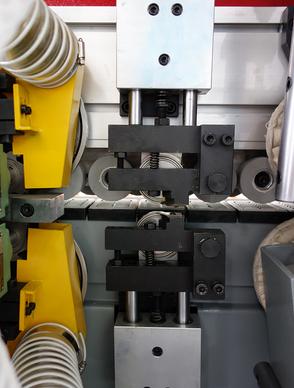

    Узел фрезерный снятия свесов

    • Два промышленных двигателя (12000 об/мин) 2х0,37 кВт. Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
    • Вертикальные копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
    • Оснащены счетчиками точной настройки на разную толщину кромки.
    • Фрезы целиковые 6 ножей Ф75; Z = 4; R2.

    Узел плоской цикли

    • Узел финишной обработки кромки предназначен для удаления излишков клея на клеевом соединении.
    • Узел оснащен копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали.

    Полировка

    Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

    • Блеск обработанной поверхности, очищает от загрязнений.
    • Восстанавливает цвет после циклевочного узла.
    • Формирует микро радиус у тонкой кромки(притупляет острый край).

    Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18 кВт.

    Панель управления

    Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

    Система показывает кол-во используемой кромки(счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.

    В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

    Настройка на толщину детали

    С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Толщина кромочного материала мм 0,4 - 3
Толщина детали, мин/макс мм 12 - 55
Размеры обрабатываемой детали ( мин ) - длинна x ширина мм 120 x 80
Скорость подачи м/мин 13
Мощность двигателей чистовой торцовки (2 шт) кВт 2х0,22
Обороты пил об/мин 12000
Фрезы узла снятия свесов кромки по плоскости (2 шт) мм Ф75; Z = 4; R2
Мощность двигателей фрезерного узла (2 шт) кВт 2х0,37
Обороты об/мин 12000
Полировальный узел – мощность кВт 2х0,18
Обороты об/мин 1400
Общая мощность кВт 5,11
Питающее напряжение (3 фазы) В 380
Давление сжатого воздуха Bar 6,5
Габаритные размеры
– длина мм 2620
- ширина мм 1080
- высота мм 1340
Вес кг 650
